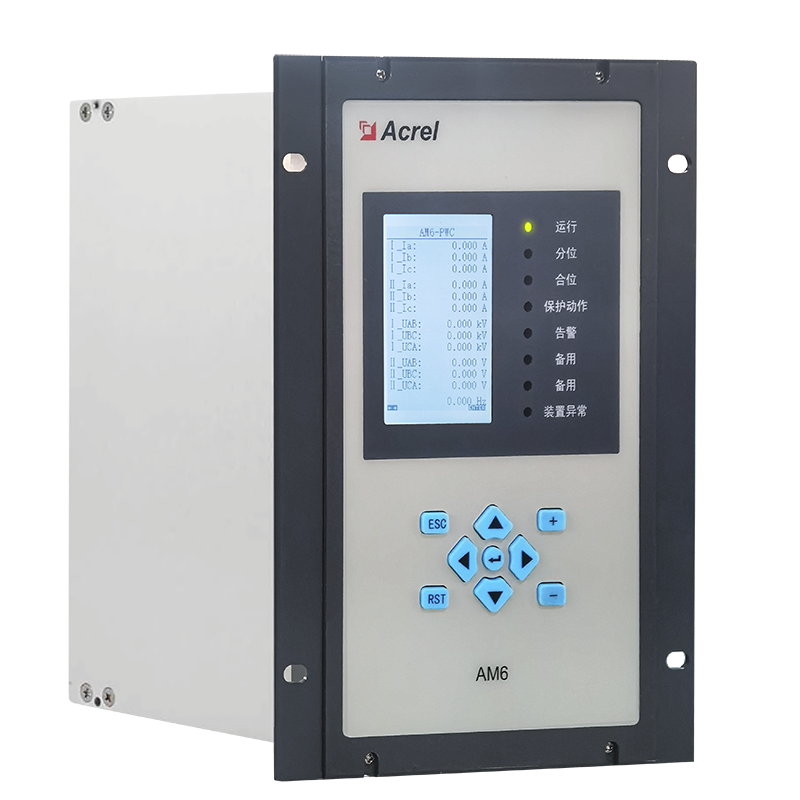

AM6-PWC
箱變保護測控裝置
  • 獨立操作回路，可自適應0.25~5A開關跳合閘電流。
  • 8路交流電流通道,7路交流電壓通道，可接入箱變高壓側和低壓側電壓電流。
  • 43路有源開關量輸入，10路獨立無源開關量輸出自定義。
  • 2路4~20mA直流測量通道，3路溫度測量通道。
  • 支持USB口升級，定值/事件記錄/故障錄波導出。
  • 2路4～20mA直流模擬量變送輸出，可通過邏輯可編程軟件自定義變送量。
  • 具備規約轉換功能，8個RS485串口，可實現逆變器等數據采集。
  • 支持光纖環網功能，3個以太網接口，2個光模塊插口。

功能簡介

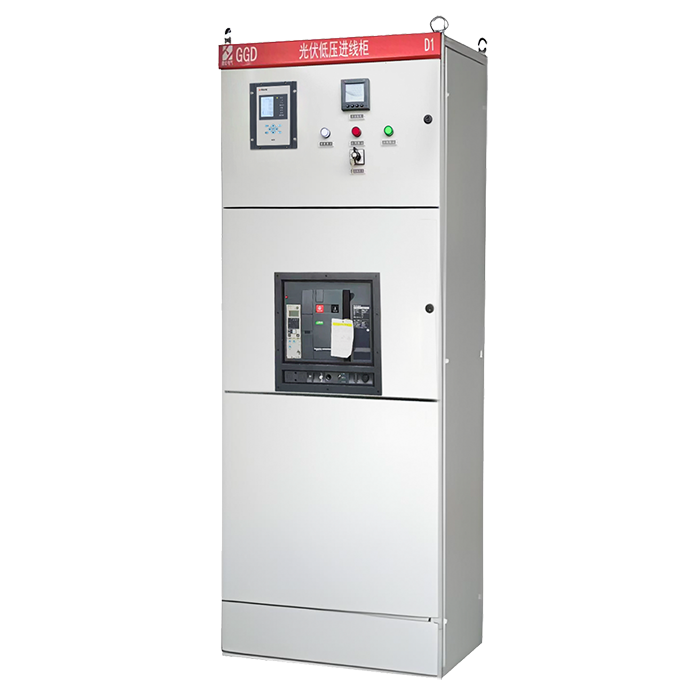

AM6-PWC箱變保護測控裝置集保護、控制、測量、通訊、組網功能于一體，資源豐富、配置完善、維護方便、性能穩定，適用于光伏、儲能及風能升壓箱變。

應用場景


技術參數 安裝示意 下載中心
類別 項目 參數
工作電源 額定電壓 AC/DC 110V 或 AC/DC 220V
范圍 額定電壓×（1±20%）
功耗 ≤20 VA
電壓輸入 二次額定電壓 （高壓側）線電壓AC 100V或相電壓100/√3V
（低壓側）AC 800V
測量范圍 （高壓側）0.1V~120V
（低壓側）0.1V~1000V
準確度 1級
功率損耗 每相功率損耗不大于0.5VA
過載能力 1.2倍額定電壓，連續工作；
2倍熱過載，允許10s。
電流輸入 二次額定電流 AC 5A 或 1A
測量范圍 0.04In～20In
準確度 0.5級
功率損耗 每相功率損耗不大于0.5VA
過載能力 2倍額定電流，連續工作；
40倍額定電流，允許1s。
頻率 額定頻率 50Hz 或 60Hz
頻率范圍 40 ~ 70Hz
準確度 ±0.005Hz
開關量輸入 額定電壓 AC/DC 110V 或 AC/DC 220V
動作門檻 額定電壓×70%
返回門檻 額定電壓×55%
功率消耗 每通道功率消耗 ≤ 1W (DC220V)
開關量輸出 機械壽命 ≥ 10000次
接通容量 ≥ 1000W, L / R = 40ms
導通電流（連續） ≥ 5A
導通電流（短時200ms） ≥ 30A
斷開容量 ≥ 30W, L/R = 40ms
命名 類型 尺寸 時間
說明書 說明書 4.3MB 2026.2.27
選型及報價 樣冊 2.1MB 2026.2
AM6-IEC60255型式檢驗報告注冊證書+電磁兼容檢驗證書 報告 124KB 2026.3.31
AM6-IEC60255型式檢驗報告 報告 579KB 2026.3.31
??
