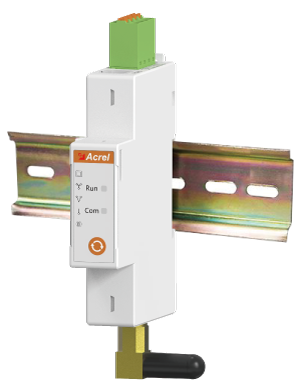

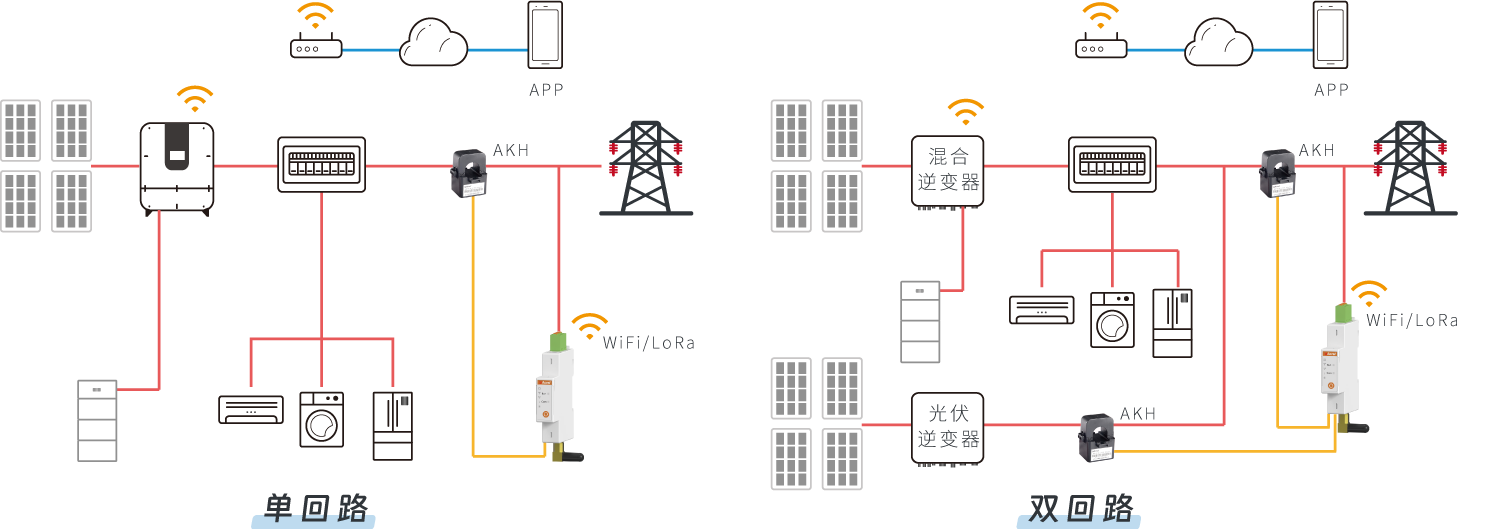

結構小巧1P，18mm標準導軌式設計，支持一路單相、兩路單相、一路三相、兩路三相四種應用場景可選。

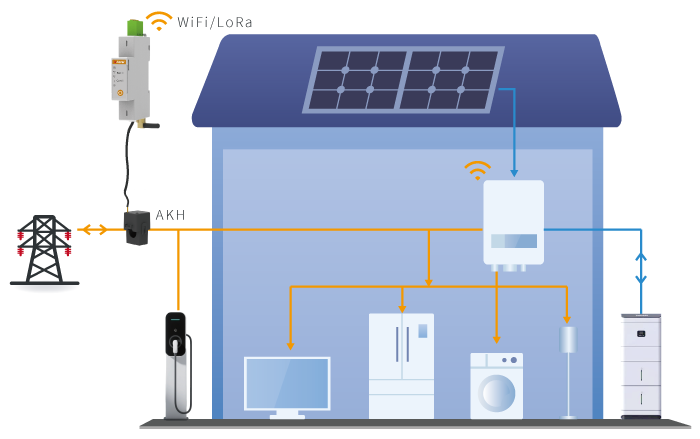

接線自適應調整支持接線診斷，可識別異常接線情況，可與逆變器配合實現CT失效診斷、電壓電流錯相調整、電流反向調整。
無線通訊支持Lora和WiFi通訊。
電參量快速更新電參量50ms更新。
插拔式電壓端子電壓端子插拔方便安裝，端子接線采用按壓式固定設計降低接線難度，提高效率。
| 型號 | ADL200W-CT/WF-1-□ | ADL200W-CT/WF-2-□ |
| 應用場景 | 一路單相 | 兩路單相 |
| 技術參數 | ||
| 額定電壓（Un) | 230VAC | |
| 工作電壓范圍 | L-N：100V-276V L-L:173-480V | |
| 最小電流（Imin） | 0.3A | |
| 轉折電流（Itr） | 1.5A | |
| 基本電流（Ib） | 30A | |
| 最大電流（Imax） | □=D10:Imax=80A □=D16:Imax=120A □=D24:Imax=200A □=D36:Imax=300A (其余規格可定制) |
|
| 短時過流 | 30倍最大電流持續10ms | |
| 工作頻率 | 50/60Hz | |
| 功耗 | ≤ 2W/10VA | |
| 精度等級 | ||
| 電壓、電流 | 0.5% | |
| 功率 | 1% | |
| 有功電能 | Class 1 or B | |
| 電磁兼容 | ||
| 靜電放電抗擾度 | Level 3 / EN 61000-4-2:2009 | |
| 輻射電磁場抗擾度 | Level 3 / EN 61000-4-3:2020 | |
| 電快速瞬變脈沖群抗擾度 | Level 4 / EN 61000-4-4:2012 | |
| 浪涌(沖擊)抗擾度 | Level 4 / EN 61000-4-5:2014 | |
| 射頻場感應的傳導騷擾抗擾度 | Level 3 / EN 61000-4-6:2014 | |
| 工頻磁場抗擾度測試 | Level 4 / EN 61000-4-8:2010 | |
| 電壓暫降、短時中斷和電壓變化抗擾度 | Class 3 / EN 61000-4-11:2020 | |
| 無線電騷擾 | Class B / EN 55022:2017 | |
| 安全 | ||
| 交流耐壓 | HLV 對 ELV之間 AC3kV/1分鐘 | |
| 脈沖耐壓 | HLV 對 ELV之間 6kV | |
| 安裝類別 | CAT III | |
| 環境 | ||
| 相對濕度 | ≤95%(無凝露) | |
| 工作溫度 | 標準：-25℃~+55℃ 極限：-40℃~+70℃ | |
| 存儲溫度 | -40℃~+85℃ | |
| 適用海拔 | ≤2000米 | |
| 防水防塵等級 | 正面：IP51（室內） | |
| 污染等級 | 2 | |
| RS485通訊 | ||
| 接口形式 | RJ45型 | |
| 波特率 | 1200bps-38400bps | |
| WiFi通訊 | ||
| 頻段 | 2.4G | |
| 速率 | 115200bps | |
| Lora通訊（可選） | ||
| 頻段 | 433MHz、460-510MHz、860-935MHz | |
| 命名 | 類型 | 尺寸 | 時間 |
| 說明書 | 說明書 | 548KB | 2025.8.12 |
| 選型及報價 | 樣冊 | 654KB | 2026.2 |
| RoHS | 報告 | 345KB | 2025.11.24 |
| 接線安裝及配網 | 視頻 | 2.8MB | 2025.9 |
