多組弧光保護邏輯，實現分區域選擇性跳閘弧光故障點定位弧光單判據、弧光電流雙判據可選弧光動作門檻值和電流、電壓定值可自由整定弧光保護裝置實時自檢弧光傳感器及光纖實時自檢支持Modbus，IEC 60870-5-103等通訊協議
ARB6系列弧光保護裝置集保護、測量、監視、控制、通訊、故障錄波、事件記錄等多種功能于一體，實時監測弧光信號、保護電流或電壓信號，實現0.4kV~35kV中低壓配電系統的電弧光保護功能。
裝置硬件采用一體化設計（內部集成了電源模塊、CPU模塊、弧光采集模塊、電流電壓采集模塊、開入開出模塊、通訊模塊等硬件電路）；軟件配以專門的保護算法，保護實現方式靈活，抗干擾性能強，可靠性高。

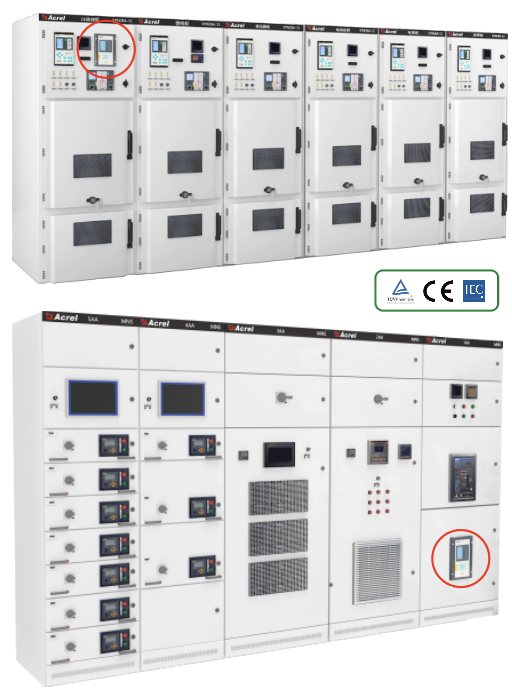

ARB6系列弧光保護裝置操作便捷、資源豐富、穩定可靠、維護方便，廣泛應用于電力、水利、交通、工業、礦產、新能源、艦船、建筑樓宇等行業。
| 主要功能 | ARB6-A6 | ARB6-A12 | ARB6-A18 | ARB6-A24 | ARB6-A30 | ||
| 硬件資源 | 弧光傳感器信號采集通道 | 6 | 12 | 18 | 24 | 30 | |
| 電流采集通道 | 4組3相電流，共12路電流通道 | ||||||
| 電壓采集通道 | 3路零序電壓，共3路電壓通道 | ||||||
| 開入量采集通道 | 5 | 22 | 5 | 22 | 5 | ||
| 繼電器輸出通道 | 14路常開出口（其中4路高速出口）+2路常閉出口 | ||||||
| 2路RS485接口 | ■ | ||||||
| 第1路以太網接口 | ■ | ||||||
| 第2、3路以太網接口 | ○ | ||||||
| 1路B碼對時接口 | ■ | ||||||
| 1路USB接口 | ■ | ||||||
| 保護功能 | 弧光保護 | 弧光單判據 | ■ | ||||
| 弧光與電流雙判據 | ■ | ||||||
| 弧光與零序電壓雙判據 | ■ | ||||||
| 弧光監測及故障點定位 | ■ | ||||||
| 裝置、傳感器及光纖實時自檢 | ■ | ||||||
| 失靈保護 | ■ | ||||||
| CT斷線監測 | ■ | ||||||
| 非電量保護 | ■ | ||||||
| 檢修狀態閉鎖 | ■ | ||||||
| 故障錄波 | ■ | ||||||
| 通信規約 | Modbus | ■ | |||||
| IEC103 | ■ | ||||||
| IRIG-B | ■ | ||||||
| 命名 | 類型 | 尺寸 | 時間 |
| 說明書 | 說明書 | 5.6MB | 2025.2.25 |
| ARB弧光保護樣本 | 樣冊 | 6MB | 2024.10 |
| 選型及報價 | 樣冊 | 729KB | 2025.8 |
| CE-EMC | 證書 | 1.7MB | 2025.12.2 |
| CE-LVD | 證書 | 1.4MB | 2025.8.22 |
| IEC | 報告 | 502KB | 2023.8.10 |
| ARB6 U盤導出數據 | 視頻 | 4.1MB | 2024.5 |
| ARB6 信息菜單查看 | 視頻 | 3.4MB | 2024.5 |
| ARB6 定值修改及軟壓板投退 | 視頻 | 3.9MB | 2024.5 |
| ARB6 底層升級（U盤） | 視頻 | 9MB | 2024.5 |
| ARB6 查看錄波菜單 | 視頻 | 3MB | 2024.5 |
| ARB6 記錄菜單查看 | 視頻 | 5.6MB | 2024.5 |
| ARB6 通訊設置 | 視頻 | 4.7MB | 2024.5 |
| ARB6 邏輯升級（U盤） | 視頻 | 9MB | 2024.5 |
| ARB6 遙測、遙信、出口映射菜單查看 | 視頻 | 1.4MB | 2024.5 |
| ARB6 配置菜單設置 | 視頻 | 4.3MB | 2024.5 |
| ARB6定值設置 | 視頻 | 8.7MB | 2024.5 |
| ARB6時間菜單設置 | 視頻 | 5.8MB | 2024.5 |
| 斷路器室弧光傳感器安裝示意 | 視頻 | 4MB | 2025.8 |
| 母線室弧光傳感器安裝示意 | 視頻 | 3.65MB | 2025.8 |
| 電纜室弧光傳感器安裝示意 | 視頻 | 3.4MB | 2025.8 |
