APView400
電能質量在線監測裝置
  • 滿足IEC61000-4-30 A級電能質量監測
  • 1024點高精度采樣
  • 支持穩態、暫態、瞬態監測
  • 暫降源定位
  • 容忍度曲線分析
  • 故障錄波
  • 日統計功能
  • 電能質量符合性評估與水平評估功能
  • Websever

功能簡介


APView400電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統。遵照IEC 61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量,集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準A級要求,能夠滿足35kV及以下供電系統電能質量監測的要求,廣泛適用于半導體、石化、鋼鐵、醫院、數據中心、交通建筑等行業及光伏/儲能/風電等新能源發電系統的電能質量監測。

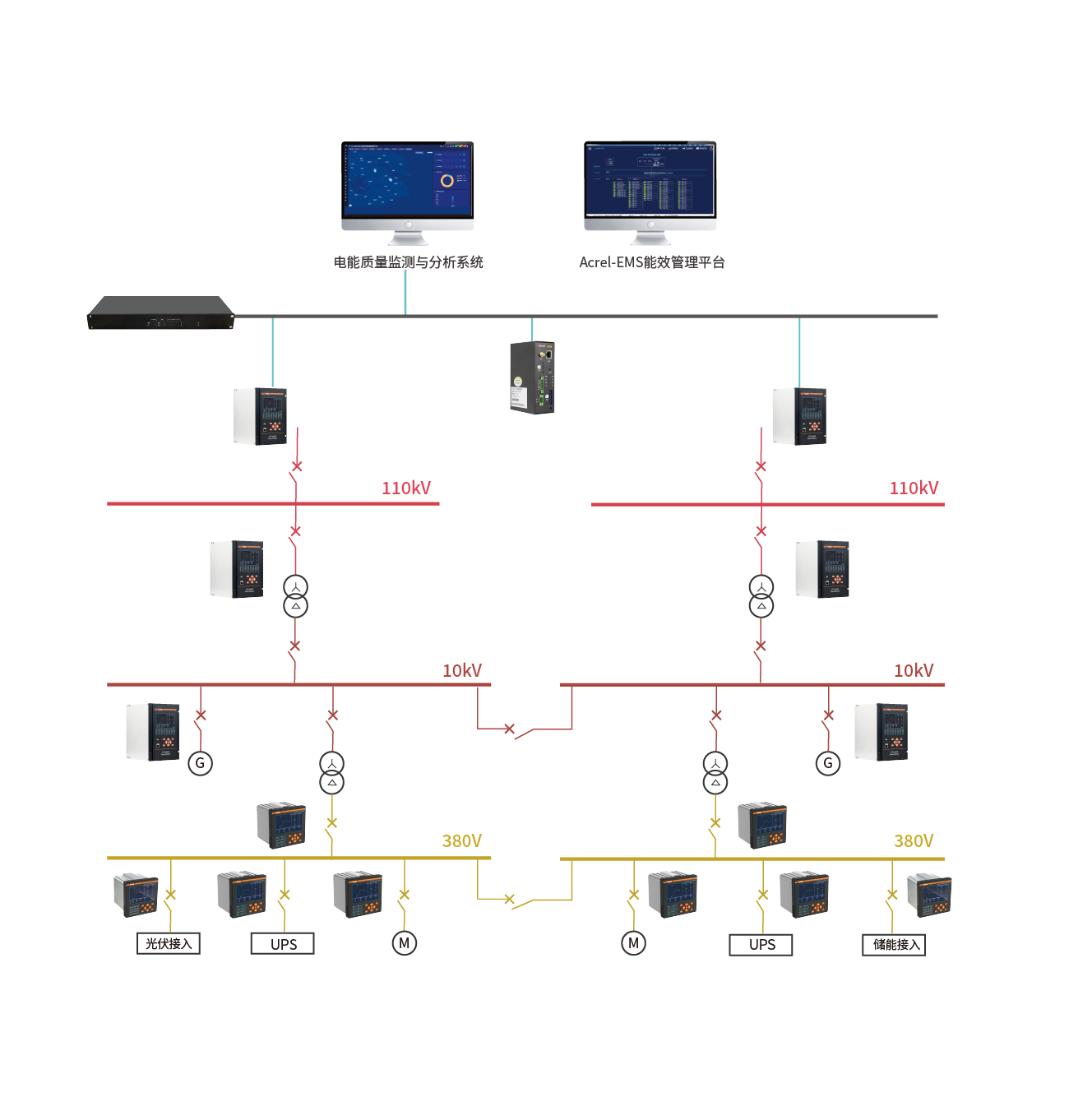

應用場景圖


技術參數 安裝示意 下載中心
型號 APView400
液晶顯示 5英寸,彩色
裝置電源 AC/DC88V~264V, DC24/48V
采樣頻率 51.2kHz
模擬量輸入 4*U+4*I
電壓采樣 0~600V AC
電流采樣 0~6A AC
開關量輸入/輸出 5DI+5DO
存儲容量 32GB
IEC 61000-4-30 Class A
精度 電壓 ±0.1%
電流 ±0.1%
頻率 ±0.001Hz
功率 ±0.2%
電能 0.5S
穩態 電壓偏差

頻率偏差

電流不平衡

電壓不平衡

電壓波動

閃變

諧波 2~63次
(電壓、電流諧波總畸變,電流總需求畸變,峰值因子,K因子)
間諧波 0.5~62.5次
高頻次諧波 2.5k~8.9kHz
快速電壓變化

沖擊電流

暫態 電壓暫降

電壓中斷

電壓暫升

瞬態 電壓瞬態 20μs
電流瞬態 20μs
電能質量評估

容忍度曲線ITIC

容忍度曲線SEMI F47

暫降源定位

實時波形顯示

Web server

FTP Server

事件記錄 故障錄波

定時錄波

手動錄波

COMTRADE

PQDIF

SOE 5000
通訊接口 RS-485串口 2
以太網 2
USB

對時 IRIG-B

SNTP

 通訊規約 Modbus RTU

Modbus TCP

IEC 61850

命名 類型 尺寸 時間
說明書 說明書 7.8MB 2025.5.6
選型及報價 樣冊 761KB 2025.8
開普檢測報告 報告 394KB 2023.8.10
IEC 62053-22 XNZ202402125【啟動電流門檻、重復試驗方差誤差】 報告 726KB 2024.8.2
IEC 62053-22 XNZ202402126【基本的正反有功電能誤差試驗,包括平衡和不平衡兩種】 報告 498KB 2024.8.2
IEC61000 檢測報告 報告 400KB 2025.4.23
??
