ATP
無線測溫集中采集觸摸屏
  • 適用于35KV及以下中低壓開關柜;
  • 與無線測溫收發器搭配使用;
  • 可接入ATE400、ATE300P、ATE200、ATE300M、ACE100、AHE100測溫傳感器;
  • 可接入APD100、APD300-L、APD300-W、APD300-WP局放傳感器;
  • 高溫實時告警記錄、歷史告警記錄;
  • 溫度曲線功能;
  • 1路以太網口;
  • 1路RS485接口,支持Modbus-RTU通訊協議

功能簡介


ATP系列無線測溫集中采集觸摸屏適用于高壓開關柜觸點及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。該觸摸屏可以與無線測溫收發器搭配使用,實現240個無線測溫傳感器數據采集,匹配的傳感器包括ATE400、ATE300P、ATE200、ATE300M、ACE100、AHE100、APD100、APD300-W、APD300-WP等。無線溫度傳感器與收發器交換通過無線信號傳送,不會影響系統的絕緣性能,使用更安全。裝置具有隔離徹底、安裝方便、抗干擾能力強、工作可靠等特點,解決了高電壓狀態下的接觸式溫度監測的安全問題。

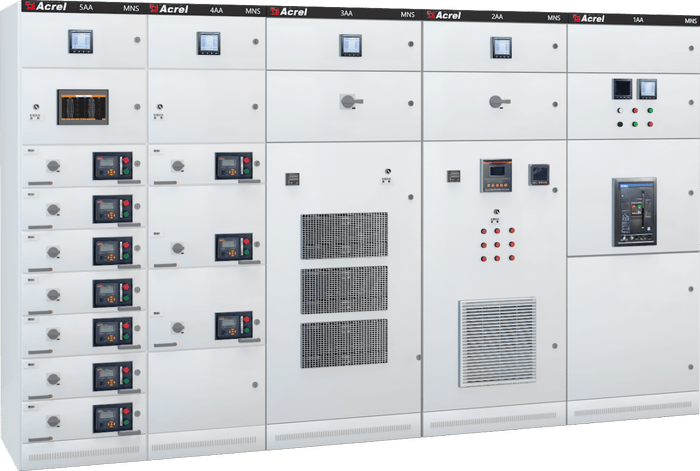

應用場景


典型配電示意圖
技術參數 安裝示意 下載中心
項目 指標
觸摸屏型號 ATP007, ATP010
工作電源 DC 24V(±10%),5W/6W
傳感器個數 240
溫度分辨率 0.1℃
溫度精度 ±1℃
通訊 接口 RS485/以太網
MODBUS-RTU
協議 Modbus-RTU/ Modbus-TCP
2400、4800、9600、19200
環境要求 工作溫度 0℃~50℃
相對濕度 ≤95%
海拔高度 ≤3000m

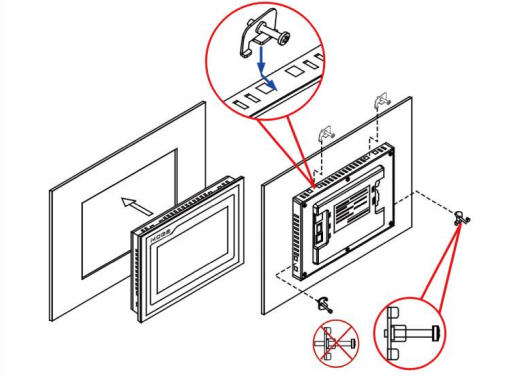

ATP系列無線測溫系統使用的觸摸屏采用面板嵌入式安裝

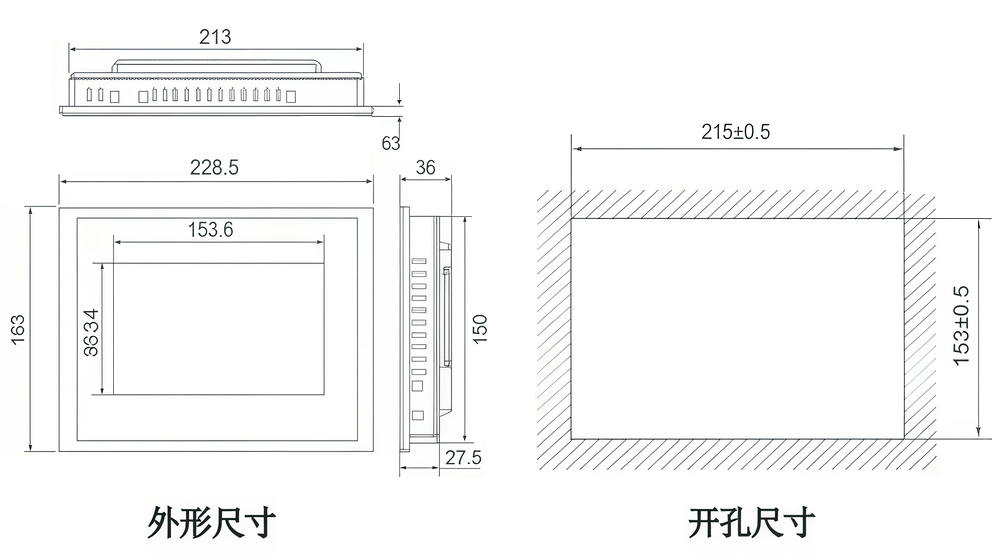

ATP007開孔尺寸

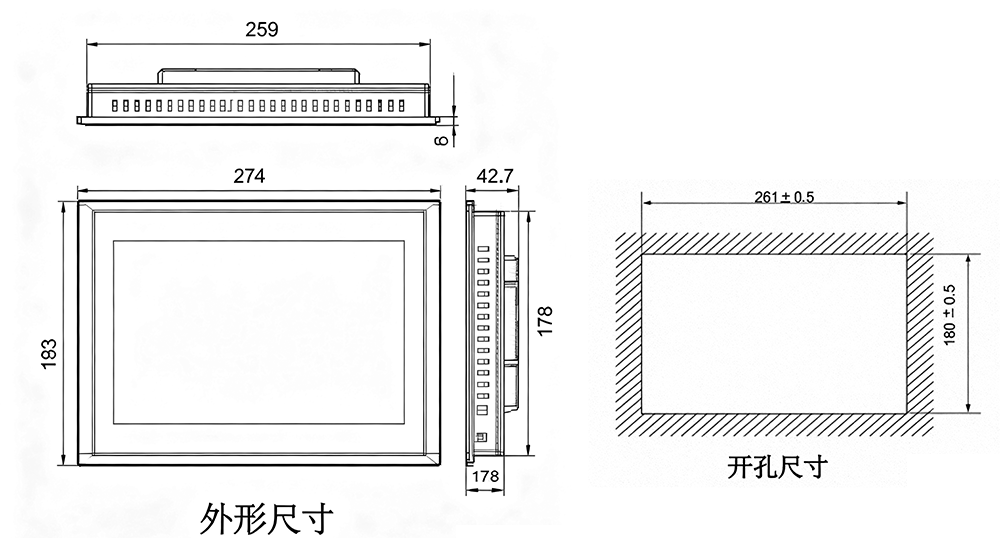

ATP010開孔尺寸

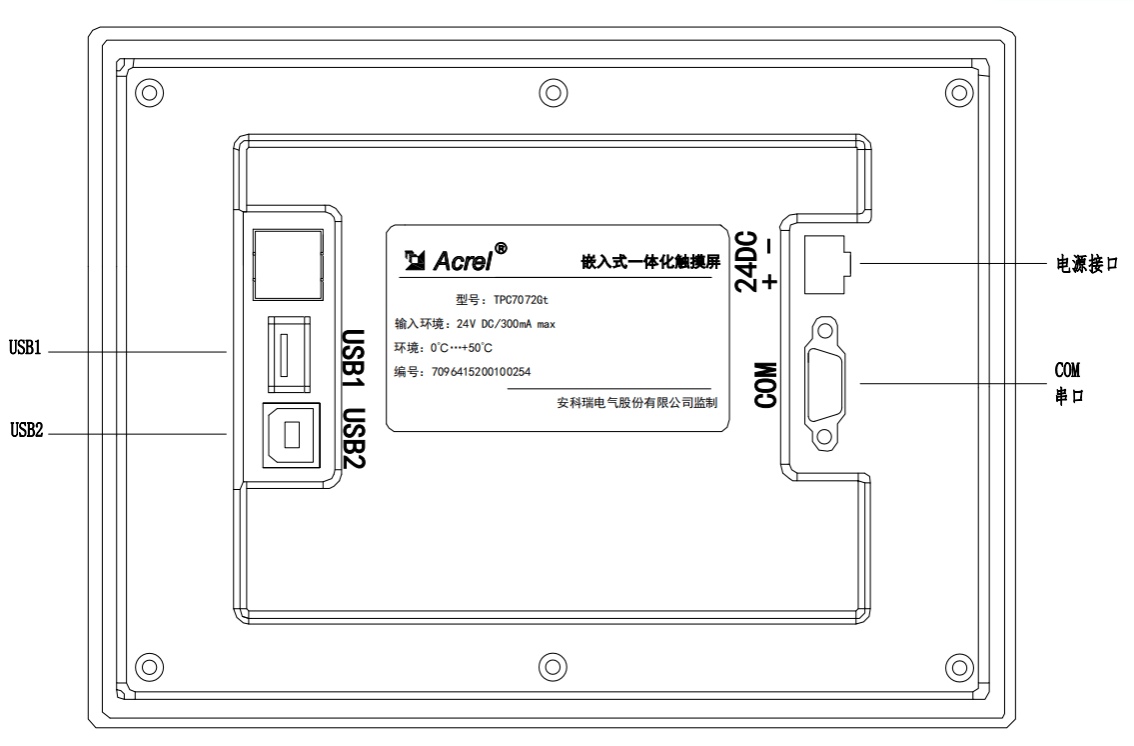

背部端子
串口引腳

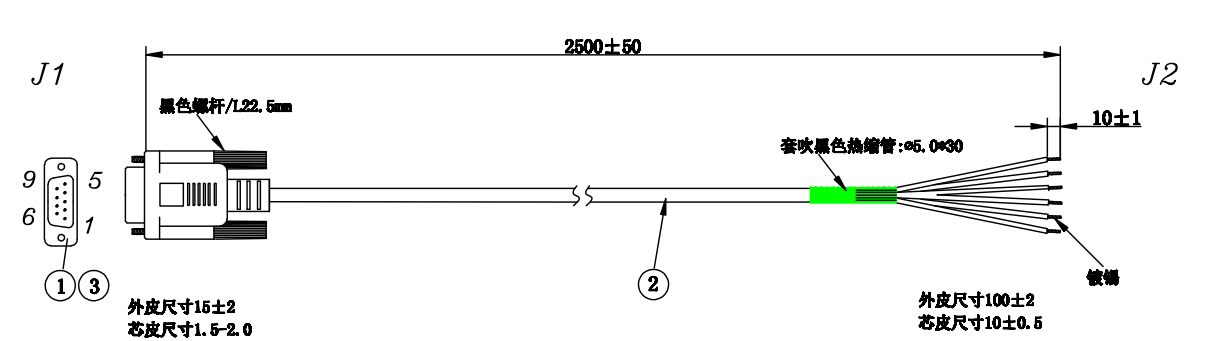

觸摸屏出廠配置有一根轉接線(INC0702Z),J1接觸摸屏串口,其中紅、藍(7-8)是下行,和模塊的485相連,綠、白(4-9)上行,轉動環用。
命名 類型 尺寸 時間
說明書 說明書 2.13MB 2025.10.15
選型及報價 樣冊 806KB 2026.2
ATP007綁定傳感器ATE200 視頻 22.7 MB 2023.2
ATP007綁定傳感器ATE400 視頻 28.6 MB 2023.2
ATP007查看曲線及數據導出 視頻 28.0 MB 2023.2
ATP007觸摸屏以太網通信設置 視頻 13.2 MB 2024.11
ATP007使用u盤更新節點名稱 視頻 13.3 MB 2023.2
ATP007使用U盤升級程序 視頻 9.2 MB 2023.2
ATP007通信地址及告警值,時間,節點名稱設置 視頻 11.3 MB 2023.2
??
