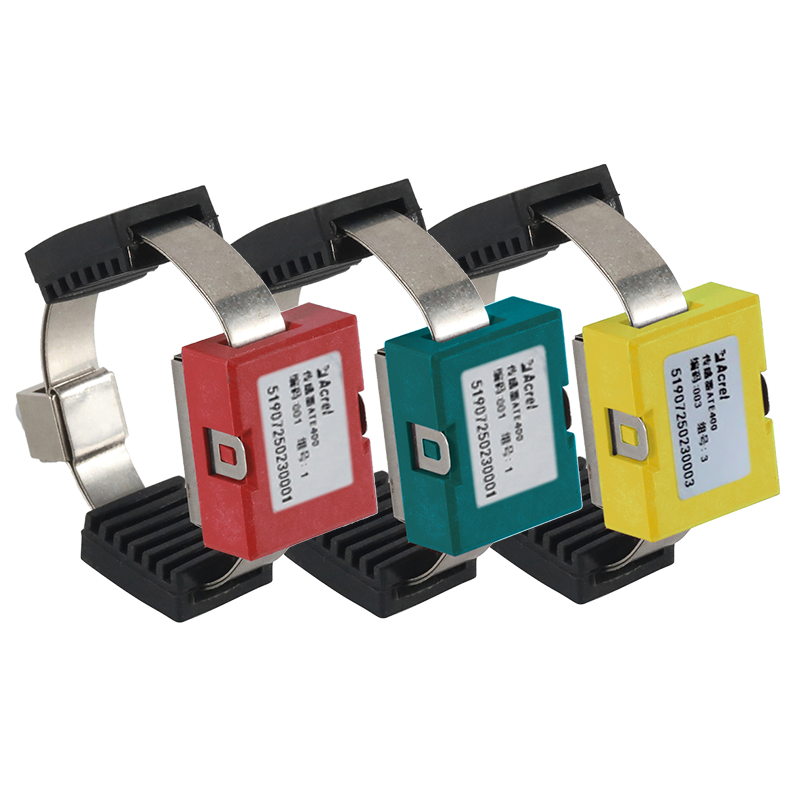

ATE400
無源無線測溫傳感器
  • 適用于35kV及下中低壓開關柜
  • CT感應取電供能
  • 測溫范圍-50℃～125℃
  • 精度可達±1℃
  • 采樣頻率：15s
  • 發射頻率：15s

功能簡介


ATE400無源無線測溫傳感器主要用于35kV以下中低壓柜內的電氣接點測溫，主要包括中壓開關柜斷路器觸頭、母排接頭、電纜接頭；低壓開關柜銅排、電纜、斷路器接頭。利用無線數據傳輸技術實時發送監測數據，再通過接收裝置將溫度數據傳輸?shù)斤@示裝置或者遠程監控系統，實現對節點溫度異常的預警。

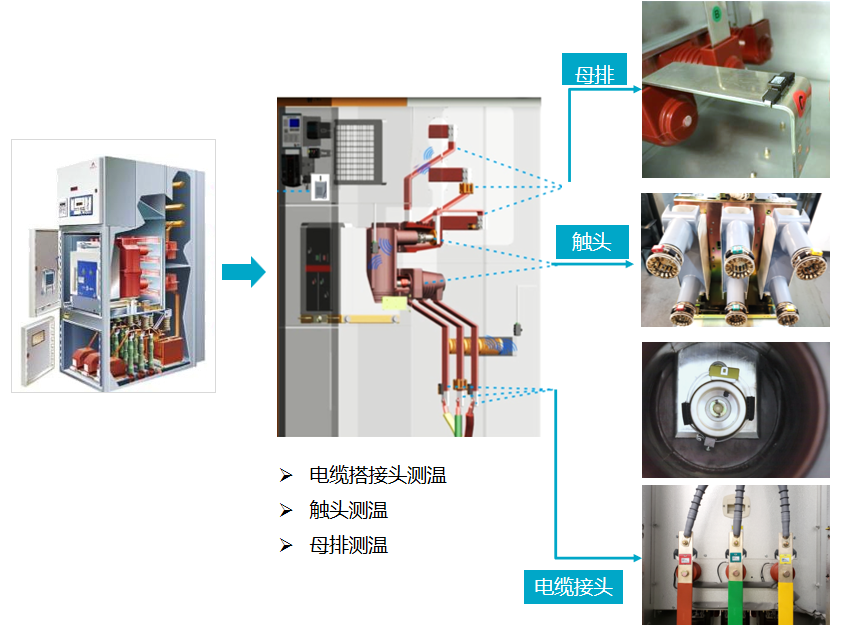

應用場景

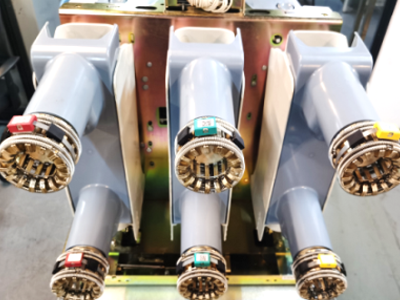

斷路器觸頭測溫

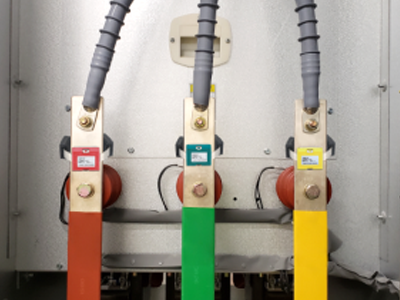

電纜接頭測溫

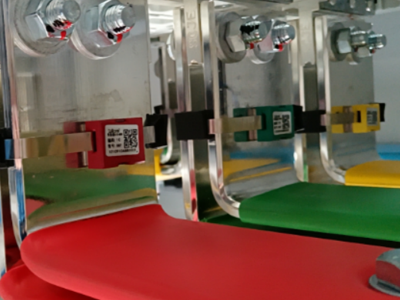

母排測溫

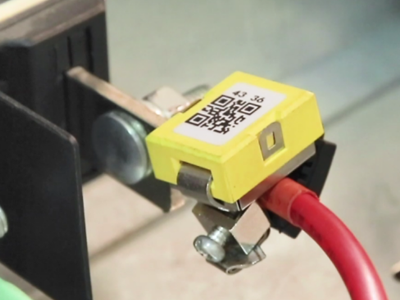

低壓抽屜柜電纜接頭測溫

技術參數 安裝示意 下載中心

無線頻率

470MHz/433MHz

868-923MHz

通訊距離

空曠150m（433MHz時，距離50米）

空曠150m

采樣頻率

15s

發射頻率

15s

安裝方式

合金片固定（合金片長度540mm、對折后長度270mm）

工作電源

CT感應取電，啟動電流≥5A

工作壽命

≥10年

測溫范圍

-50℃~125℃

精度

±1℃

傳感器探頭

合金底座

工作溫度

-40℃~85℃

結構尺寸

25.82*20.42*12.8mm(長*寬*高)

應用場景

中壓開關柜斷路器觸頭、母排接頭、電纜接頭

低壓開關柜銅排、電纜接頭
取2根合金片穿過鎖緊件安裝孔，將合金片居中對折后鎖緊件固定在折彎處；將對折后的4層合金片分別穿過硅膠墊片-傳感器主體-硅膠墊片；將整體傳感器環繞安裝部位一圈后拉緊合金片并旋緊螺絲；合金片多余部分留取適當長度并折疊壓緊。合金片安裝示意過程如下：
命名 類型 尺寸 時間
說明書 說明書 3MB 2025.3.19
選型及報價 樣冊 806KB 2026.2
CE-RED 報告 37KB 2021.6.8
EMC Test Report-EN301489 報告 557MB 2021.5.25
Radio Test Report-EN300220 報告 456MB 2021.5.26
Safety TestReport-EN61010 報告 437KB 2021.5.27
Test Report-EN62311 報告 45KB 2021.5.25
ATE400在低壓抽屜的安裝 視頻 6MB 2021.1.25
ATE400在斷路器動觸頭的安裝 視頻 5MB 2021.1.25
ATE400在靜觸頭的安裝 視頻 6.5MB 2021.1.25
ATE400在銅牌的安裝 視頻 5MB 2021.1.25
??
