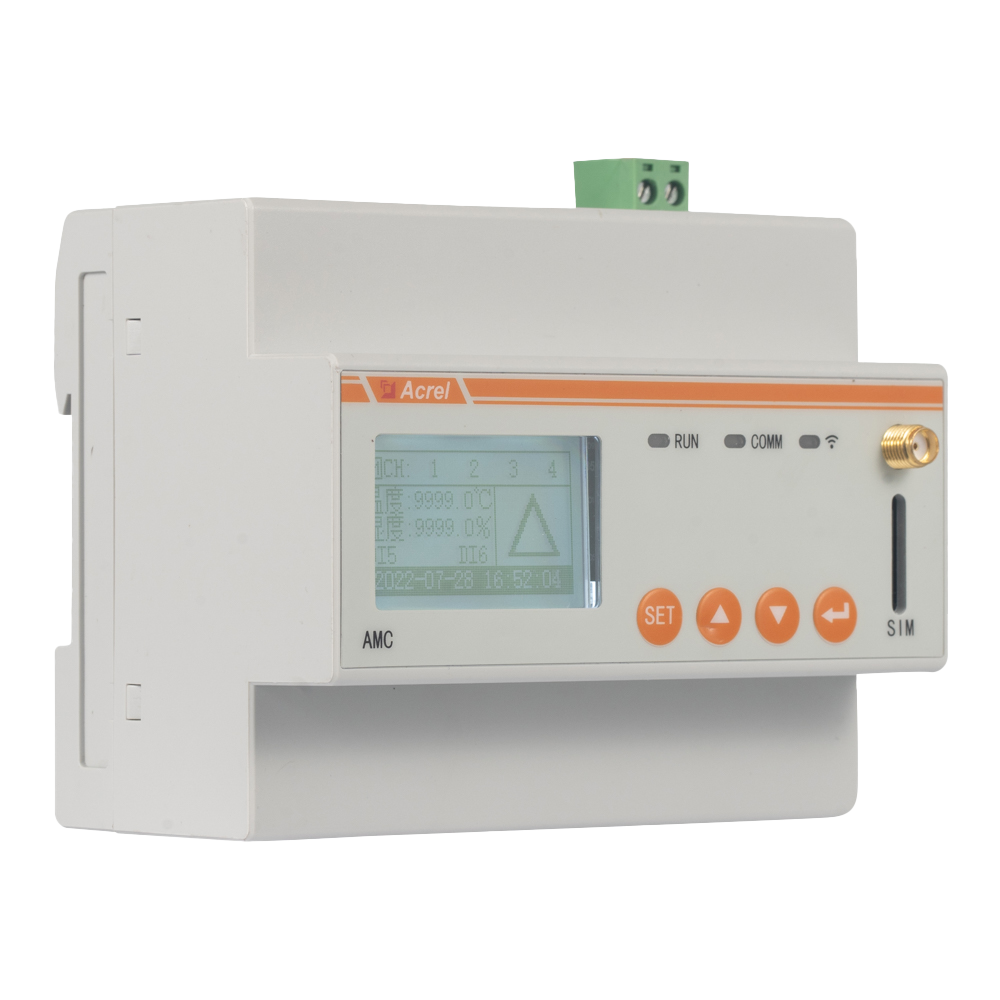

AMC200
多路配電監測儀表

  • 多規格覆蓋，滿足多樣需求

    不同型號分別支持8路三相交流回路、12路直流監測，各通道電流變比可獨立配置，滿足不同應用場景需求。

  • 即插即用，高效安裝

    采用防呆易插拔式電流傳感器輸入RJ12接口，簡化接線流程，提升安裝效率。

  • 雙模通訊，靈活部署

    支持有線485通訊和無線4G通訊，靈活適配不同現場工況。

  • 多維感知，安全無憂

    支持電纜接頭溫度測量和配電箱環境溫濕度監測，確保電氣安全。

功能簡介


AMC200系列導軌式多回路電力儀表主要用于基站交流配電系統，監測市電輸入分路、油機輸入分路、開關電源分路以及空調等設備回路的用電計量，并可通過通訊接口將監測數據遠傳集中監控管理。產品符合中國鐵塔QZTT企標要求。

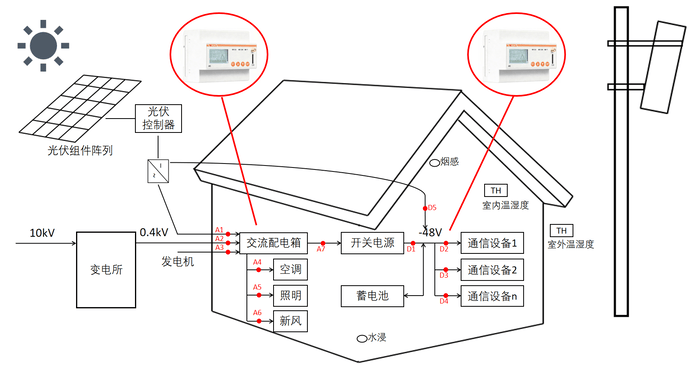

應用場景


技術參數 安裝示意 下載中心

AMC200交流

技術參數 技術指標
輸入 頻率 45～65Hz；
電壓 額定值：AC 3×220V/380V；
過負荷：1.2倍額定值（連續）；2倍額定值/1秒；
功耗：≤0.5VA（每路）；
電流 額定值：AC xxxA/50mA，需要外配互感器；
過負荷：1.2倍額定值（連續）；10倍額定值/1秒；
功耗：≤0.5VA（每路）；
功能 脈沖輸出 輸出方式：集電極開路的光耦脈沖（默認400imp/kWh）；
通訊 Modbus-RTU協議或YD/T 1363協議；波特率1200～38400；
4G通訊，MQTT協議；
開關量 輸入 4路干接點輸入，2路有源濕接點輸入（AC 220V）；
輸出 輸出方式：繼電器常開觸點輸出；
觸點容量：AC 250V/3A或DC 30V/3A；
NTC測溫 溫度：-20~100℃（精度±2℃）；
溫濕度測量 溫度：-20~100℃（精度±2℃）；濕度：20-90%RH（精度±5%RH）
測量精度 頻率0.05Hz、電壓電流0.5級、有功電能1級；
輔助電源 AC/DC 85～265V；功耗≤10VA；
安全性 工頻耐壓 >AC 2kV/1min；
絕緣電阻 輸入、輸出端對外殼>100MΩ；
環境 工作溫度：-20℃～+60℃；
儲存溫度：-40℃～+70℃；
相對濕度：≤95% 不結露；
海拔高度：≤2500m；
電磁兼容 浪涌(沖擊)抗擾度試驗 4級；
靜電放電抗擾度試驗 3級
電快速瞬變脈沖群抗擾度試驗3級

AMC200直流

技術參數 技術指標
輸入 直流電壓 一路：DC -48V
直流電流 12路霍爾元件：霍爾傳感器二次側DC 5V接入
市電監測 一路：DC 0-5V
過載 電壓：1.2 倍持續，2 倍持續1 秒；電流：1.2 倍持續，10 倍持續1 秒
精度 電壓、電流0.5級，功率1.0級
分辨率 電壓輸出精度為0.01V，電流輸出精度為0.01A，功率輸出精度為0.01kW，電能輸出精度為0.01kWh
功能 基本功能 監測設備系統時間、總電壓、輸出總電流、總功率、總電能、各分路電壓、各分路電流、各分路功率、各分路電能；RS485 通訊
報警功能 直流電壓輸出過低告警、直流電壓輸出過高告警、一次下電告警、模塊失壓告警、計量支路錯誤告警、內部程序錯誤告警、時鐘錯誤告警、存儲器故障告警、交流輸入停電告警
校時功能 支持廣播校時，可通過RS485 通信接口對計量模塊進行遠程校時
通訊 單路RS485，波特率默認9600bps，可設置為1200-9600bps。通訊協議：YD/T1363協議或Modbus RTU協議
霍爾供電電源 一組±12V電源輸出
溫濕度 4路NTC測溫：溫度：-20-100℃（精度±2℃）
濕度：20-90%RH（精度±5%RH）
輔助電源 電壓范圍 DC -40V～-60V
功耗 整機≤2W（無霍爾供電電源輸出）
存儲 有歷史電能數據和歷史告警信息的存儲功能
絕緣電阻 ≥40MΩ
環境 溫度 工作溫度：-20℃～+60℃；儲存溫度：-40℃～+70℃
濕度 ≤98％不結露，無腐蝕性氣體場所
海拔 ≤4000m
命名 類型 尺寸 時間
470 AMC200(L)交流多回路智能電量采集監控裝置安裝使用說明書 說明書 815KB 2023.6.7
476 AMC200(L)直流多回路智能電量采集監控裝置安裝使用說明書 說明書 762KB 2023.3.11
選型及報價 樣冊 1.4MB 2025.8
??
