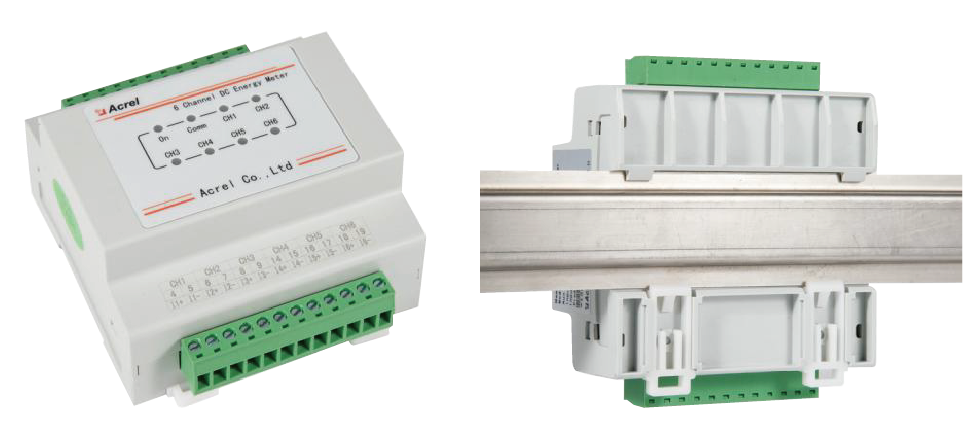

AMC16(L)-DETT
基站直流電能計量模塊

  • 6路直流回路監測

  • 給霍爾傳感器提供±12V電源

  • 霍爾傳感器零漂校準功能

功能簡介

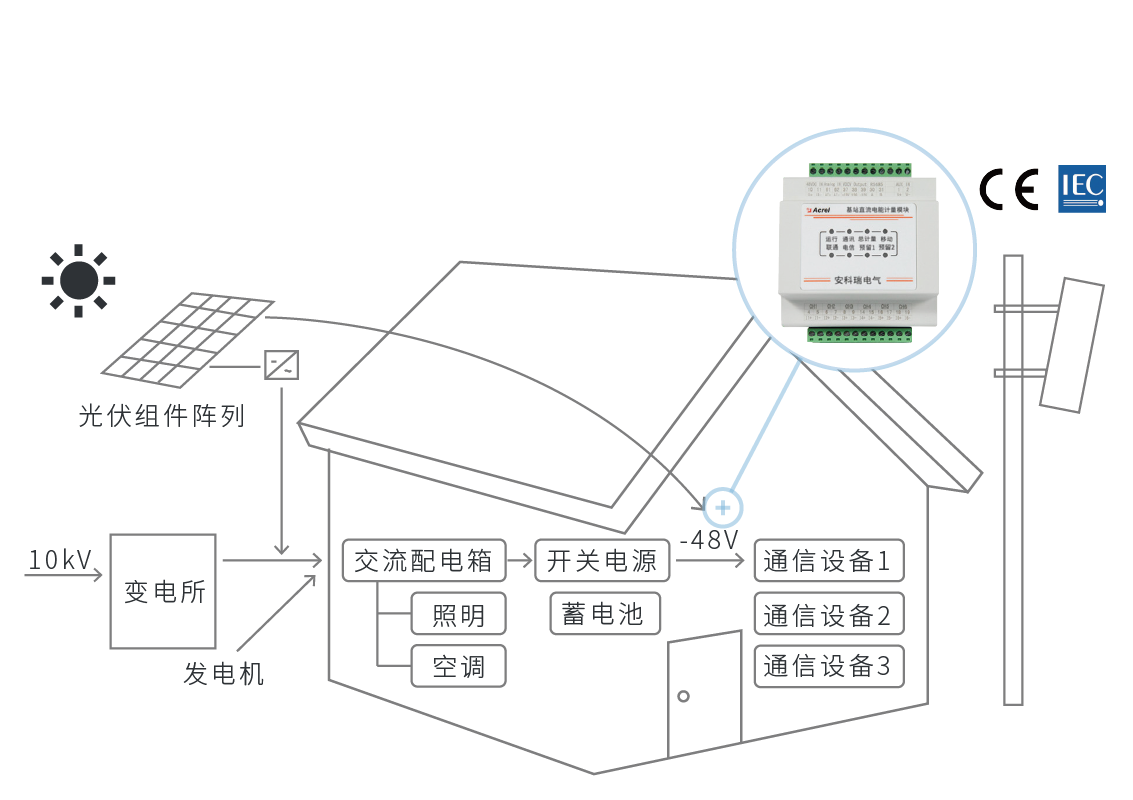

AMC16(L)-DETT 基站直流電能計量模塊主要是針對有共享需求的基站而設計的。模塊可對六個回路的直流電能進行計量，并可為配套的霍爾傳感器提供工作電源。模塊具有工業標準的RS485 通訊接口，采用Modbus-RTU協議，產品通過SGS的CE符合性測試，滿足歐盟相關標準。

典型配電


典型配電示意圖

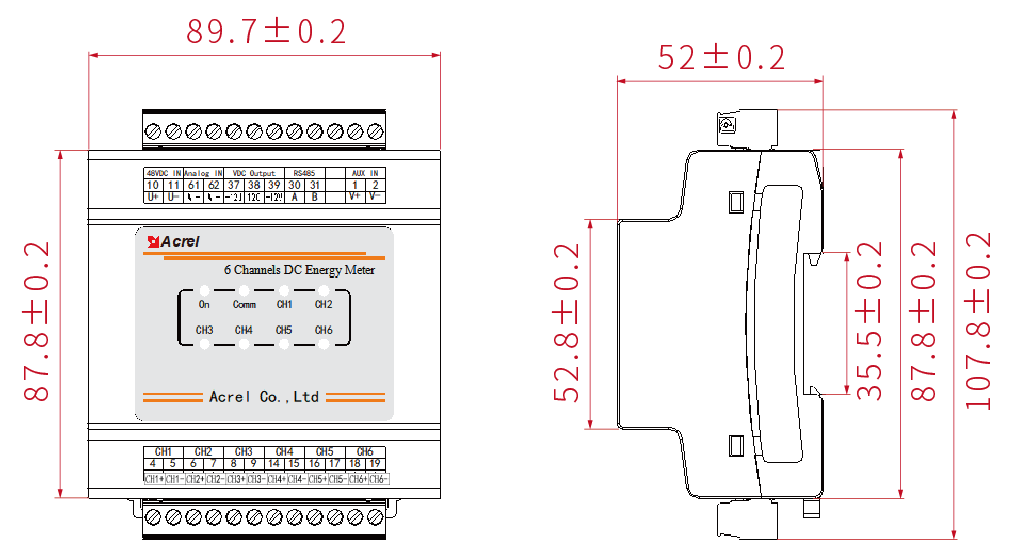

技術參數 安裝示意 下載中心
技術參數 AMC16-DETT AMC16L-DETT AMC16-DETT/AI
輸入 額定電壓 一路：-48VDC
額定電流 六路：0-5VDC，搭配霍爾傳感器xxxA/5V，需配置變比
模擬量輸入 一路：0-5VDC 一路：0-5VDC 一路：4-20mA
過載能力 電壓：1.2倍持續，2倍持續1秒；
電流：1.2倍持續，10倍持續1秒；
精度 ±0.5%（不含霍爾傳感器），配套霍爾傳感器時精度需額外計算
測量分辨率 電壓輸出精度為0.01V，電流輸出精度為0.01A，功率輸出精度為0.01kW，電能輸出精度為0.01kWh
功能 顯示方式 LED指示燈 LCD液晶 LED指示燈
基本功能 監測設備系統時間、總電壓、輸出總電流、總功率、總電能、各分路電壓、各分路電流、各分路功率、各分路電能；RS485通訊；
校時功能 支持廣播校時，可通過RS485通信接口對計量模塊進行遠程校時
通訊 單路RS485，波特率默認 9600bps，可設置為1200bps、2400bps、4800bps。
通訊協議：Modbus-RTU
霍爾供電電源 一組電源輸出，+12V/100mA，-12V/50mA
時鐘精度 ≤0.5s/d（23℃），≤1s/d（-20℃～60℃）
輔助電源 電壓范圍 -40V～-60VDC
功耗 整機≤2W（無霍爾供電電源輸出）
絕緣電阻 ＞100MΩ
環境 溫度 工作溫度：-20℃～+60℃；儲存溫度：-40℃～+70℃
濕度 ≤98％不結露，無腐蝕性氣體場所
海拔 ≤4000m
防護等級 IP20
材料阻燃性能 接線端子灼熱絲溫度 960℃±10℃,殼體灼熱絲溫度 650℃±15℃
命名 類型 尺寸 時間
說明書 說明書 718KB 2023.7.26
彩頁 彩頁 1.78MB 2025
選型及報價 樣冊 7.28MB 2025.8
CE認證 報告 544KB 2025.3.4
??
