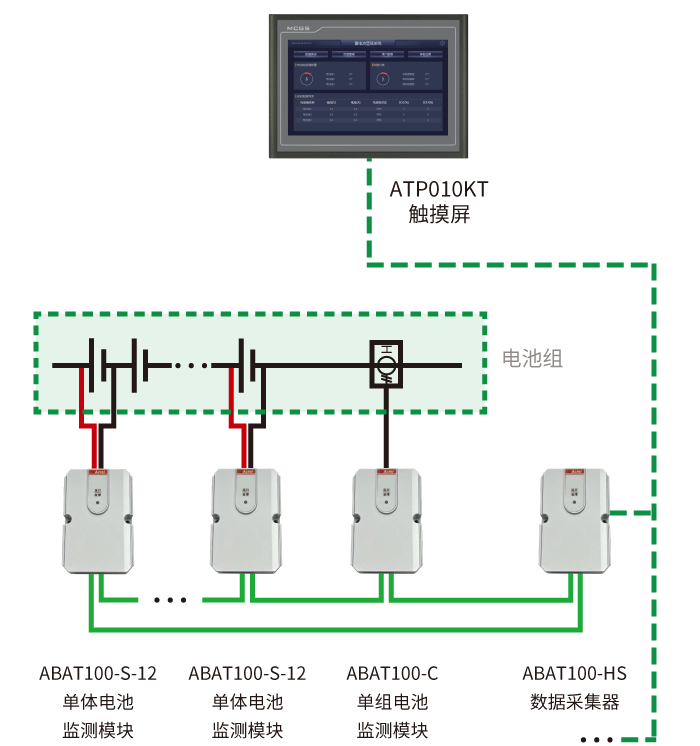

尺寸小巧，支持扎帶捆綁固定和3M膠粘貼固定，無需配置專用機箱安裝；觸摸屏監控系統支持管理6組電池，多達720節單體電池；支持環形組網，提高數據通訊可靠性；完善的告警功能，全面的異常檢測
| 技術參數 | 說明 |
| 工作環境 | 工作溫度： -10℃～50℃ |
| 相對濕度： 5％～95％ | |
| 大氣壓強： 80～110kPa | |
| 管理能力 | 一個采集器模塊可監測總電池?cái)?shù)為120節 |
| 報警類型 | 組壓過充/放，單壓過充/放，電流過充/放，單體內阻過高，通信異常等 |
| 電源要求 | DC24V |
| 保護 | 帶過壓、短路保護 |
| 通信接口 | 具備RS485通信口，支持MODBUS-RTU |
| 絕緣耐壓 | 2000VAC |
| 安裝方式 | 扎帶固定安裝或粘貼式安裝 |
| 重量 | 90g |
| 技術參數 | 說明 | ||
| 工作環境 | 工作溫度： -10℃～50℃ | ||
| 相對濕度： 5％～95％ | |||
| 大氣壓強： 80～110kPa | |||

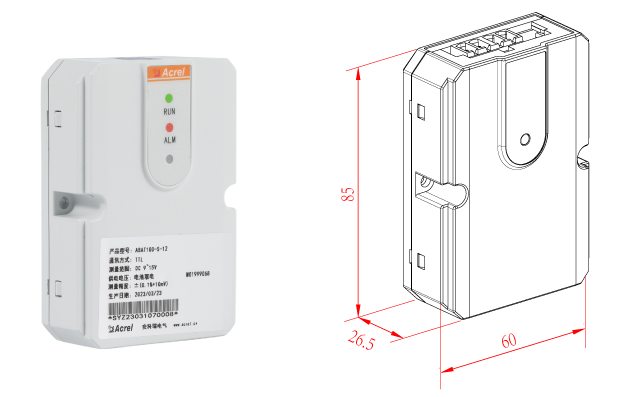

| 監測能力 | 一個S模塊監測一個單體電池的電壓、溫度和內阻。 | ||
| 監測范圍 | 2V、12V電池，容量小于3000AH | ||
| 測量范圍及精度 | 測量?jī)?nèi)容 | 范圍 | 精度 |
| 單體電壓 | 2V、12V | ±0.1% | |
| 單體內阻 | 50～65535uΩ | ±2% 分辨率1uΩ | |
| 負極溫度 | -5℃～+105℃ | ±1℃ | |
| 電源要求 | 直接從被監測電池取電，2V模塊正常工作時吸收電流為10mA，不大于13mA，12V模塊正常工作時吸收電流為5mA，不大于7mA | ||
| 保護 | 測量回路與電源回路帶兩級保護，帶反接保護與光電隔離 | ||
| 通信接口 | UART口，支持MODBUS協議 | ||
| 絕緣耐壓 | 2000VAC | ||
| 重量 | 90g | ||
| 技術參數 | 說明 | ||
| 工作環境 | 工作溫度： -10℃～50℃；相對濕度： 5％～95％；大氣壓強： 80～110kPa | ||
| 監測能力 | 一個C模塊監測一組電池的充放電電流與環境溫度 | ||
| 監測范圍 | 2V、12V電池組 | ||
| 測量范圍及精度 | 測量?jī)?nèi)容 | 范圍 | 精度 |
| 充放電電流 | 0～1000A | ±1% | |
| 環境溫度 | -5℃～+105℃ | ±1℃ | |
| 電源要求 | DC24V，1W | ||
| 保護 | 測量回路與電源回路帶兩級保護 | ||
| 通信接口 | UART口，支持MODBUS協議 | ||
| 絕緣耐壓 | 2000VAC | ||
| 重量 | 90g | ||
| 命名 | 類型 | 尺寸 | 時間 |
| 508 ABAT100系列蓄電池在線監測系統安裝使用說明書 | 說明書 | 735KB | 2023.5.31 |
| 512 ABAT100系列蓄電池管理軟件使用說明書 | 說明書 | 1.2MB | 2023.5.31 |
| 選型及報價 | 樣冊 | 476KB | 2025.8 |
