DTZ1352
三相四線壁掛費控智能電表

  • 壁掛安裝，C級計量

    壁掛式結構設計，計量精度C級、D級

  • 復費率計量

    正反向有功電能計量，支持8費率、14時區、8套時段,四象限無功計量，可設置兩種組合無功電能

  • 多協議通訊

    兼容Modbus-RTU、DL/T645、DL/T698.45-2017等協議;支持RS485通訊、紅外通訊，可選配微功率無線/公網通信

  • 外接斷路器控制

    可支持控制外接斷路器通斷功能，輸出方式支持脈沖式和電平式

  • 事件記錄與凍結

    支持清零、掉電、編程、開蓋、拉合閘、過流等事件記錄；支持月凍結、日凍結、結算日凍結、瞬時凍結、分鐘凍結（負荷記錄）

功能簡介


DTZ1352 三相四線智能電能表主要用于計量低壓網絡的三相四線有功、無功電能，同時可測量電壓、電流、 功率、需量等運行參數，具有紅外通訊功能，方便用戶進行用電監測、集抄和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、統計和分析。產品符合國家標準 GB/T 17215.321-2021《電測量設備特殊要求第 21 部分：靜止式有功電能表（A 級、B 級、C 級、D 級和 E 級）》、GB/T 15284-2002《多費率電能表特殊要求》及 Q/GDW 10827-2020《三相智能電能表技術規范》等國家標準和國家電網的企業標準。

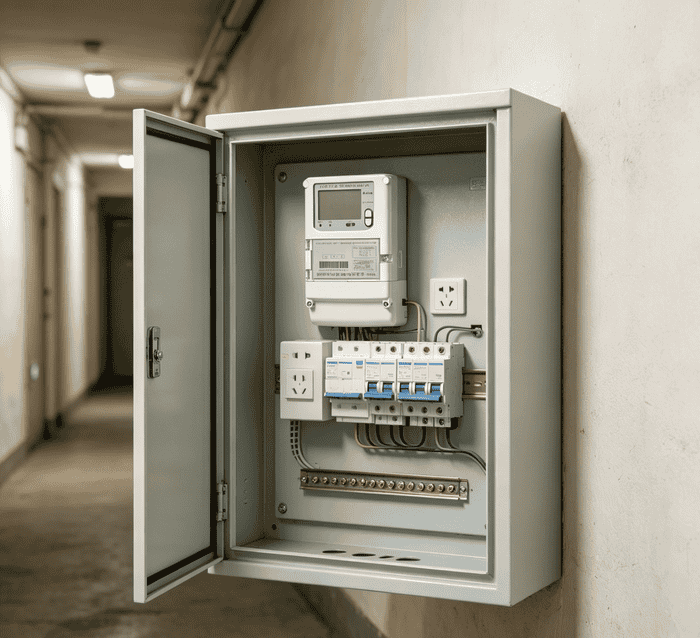

應用場景圖


技術參數 安裝示意 下載中心
<
分類 參數項目 指標
基本參數 額定電壓 AC 3×220/380V; 3×57.7/100V
電流規格 0.003-0.015（1.2）A; 0.015-0.75（6）A
功耗 電壓輸入：≤2W、8VA（熱穩定且非通訊狀態）; ＜4W（通訊狀態）
電流輸入：每相≤0.2VA
外形尺寸 290mm×170mm×85mm
安裝方式 壁掛式安裝
按鍵 二按鍵操作
顯示 段碼式液晶
精度等級 電壓、電流 誤差±0.2%
有功、無功、視在功率 誤差±0.5℅
有功電能 有功C級（0.5S級）、D級（0.2S級）；無功2級
電磁兼容 靜電放電抗擾度 Level 3 / GB/T 17626.2-2018
輻射電磁場抗擾度 Level 3 / GB/T 17626.3-2016
電快速瞬變脈沖群抗擾度 Level 4 / GB/T 17626.4-2018
浪涌（沖擊）抗擾度 Level 4 / GB/T 17626.5-2019
射頻場感應的傳導騷擾抗擾度 Level 3 / GB/T 17626.6-2017
工頻磁場抗擾度測試 Level 4 / GB/T 17626.8-2016
電壓暫降、短時中斷和電壓變化抗擾度 Level 3 / GB/T 17626.11-2017
無線電騷擾 Class B / GB/T 9254.1-2021
安全 交流耐壓 HLV對ELV之間AC3kV/1分鐘
脈沖耐壓 HLV對ELV之間6kV
安裝類別 CAT III
環境 相對濕度 ≤95%（無凝露）
工作溫度 -25℃~55℃
存儲溫度 -40℃~70℃
適用海拔 <4000m
防水防塵等級 IP54
污染等級 2
RS485通信 總線類型 RS485
奇偶性、數據位、停止位 EVEN/ODD/NONE 8 1
波特率 1200bps ~ 19200bps
通信協議 Modbus-RTU、DL/T645、DL/T698.45-2017
紅外通信 奇偶性、數據位、停止位 EVEN 8 1
波特率 600bps ~ 1200bps
通信協議 Modbus-RTU、DL/T645、DL/T698.45-2017
載波/小無線通信(選配) 通信協議 DL/T645、DL/T698.45-2017
命名 類型 尺寸 時間
733 DTZ1352三相四線智能電能表使用說明書 說明書 1.5MB 2025.9.3
202 DTZ1352 三相四線電子式多功能電能表說明書 說明書 294KB 2025.9.3
選型及報價 樣冊 202KB 2025.8
CPA 報告 753KB 2025.7.17
??
