結構小巧1P，18mm標準導軌式設計，支持一路單相、兩路單相、一路三相、兩路三相四種應用場景可選。
接線自適應調整支持接線診斷，可識別異常接線情況，可與逆變器配合實現CT失效診斷、電壓電流錯相調整、電流反向調整。
有線通訊支持RS485通訊，RJ45型式通訊端子快速插拔。
電參量快速更新電參量50ms更新。
插拔式電壓端子電壓端子插拔方便安裝，端子接線采用按壓式固定設計降低接線難度，提高效率。
| 項目 | 技術指標 | |
| 技術參數 | 額定電壓（Un) | 230VAC |
| 工作電壓范圍 | 80%Un-120Un% | |
| 最小電流（Imin） | 0.3A | |
| 轉折電流（Itr） | 1.5A | |
| 基本電流（Ib） | 30A | |
| 最大電流（Imax） | D10=80A；D16=120A | |
| 工作頻率 | 50/60Hz | |
| 功耗 | ≤2W/10VA | |

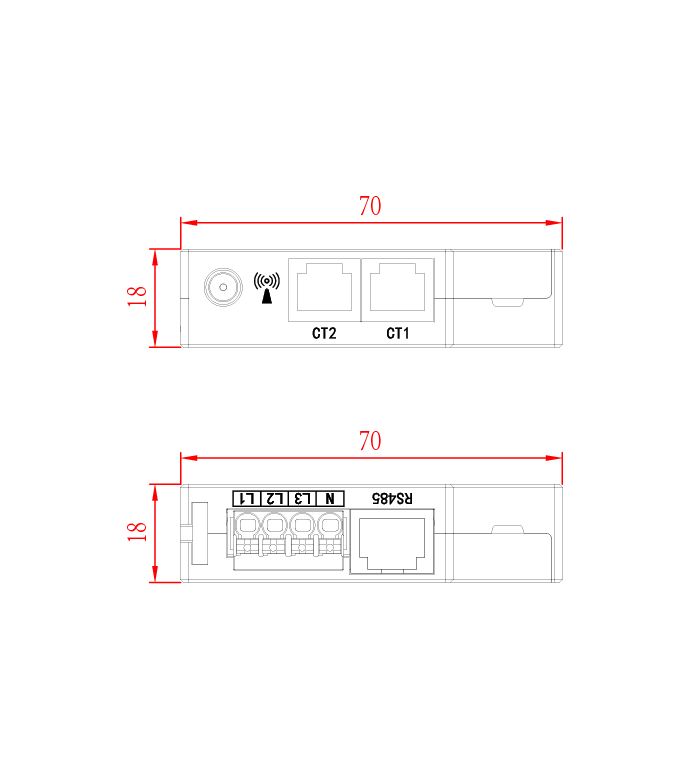

| 外形尺寸 | 18*90*70 | |
| 安裝方式 | 標準35mm導軌式安裝 | |
| 精度等級 | 電壓、電流 | ±0.5% |
| 功率 | ±0.5% | |
| 有功電能 | Class B | |
| 電磁兼容 | 靜電放電抗擾度 | Level 3 / EN 61000-4-2:2009 |
| 輻射電磁場抗擾度 | Level 3 / EN 61000-4-3:2020 | |
| 電快速瞬變脈沖群抗擾度 | Level 4 / EN 61000-4-4:2012 | |
| 浪涌(沖擊)抗擾度 | Level 4 / EN 61000-4-5:2014 | |
| 射頻場感應的傳導騷擾抗擾度 | Level 3 / EN 61000-4-6:2014 | |
| 工頻磁場抗擾度測試 | Level 4 / EN 61000-4-8:2010 | |
| 電壓暫降、短時中斷和電壓變化抗擾度 | Class 3 / EN 61000-4-11:2020 | |
| 無線電騷擾 | Class B / EN 55022:2017 | |
| 安全 | 交流耐壓 | HLV 對 ELV之間 AC3kV/1分鐘 |
| 脈沖耐壓 | HLV 對 ELV之間 6kV | |
| 安裝類別 | CAT III | |
| 環境 | 相對濕度 | ≤95%(無凝露) |
| 工作溫度 | 規定：-25℃ ~ 55℃；極限： -40℃ ~ 70℃ | |
| 存儲溫度 | -40℃~+85℃ | |
| 適用海拔 | ≤2000米 | |
| 防水防塵等級 | 正面：IP51（室內） | |
| 污染等級 | 2 | |
| RS485通訊 | 總線類型 | RS485（雙半工異步） |
| 接口形式 | 接線端子 | |
| 奇偶性、數據位、停止位 | EVEN/ODD/NONE 8 1或2 | |
| 波特率 | 1200bps-38400bps | |
| 通訊協議 | Modbus RTU | |
