符合北美標準符合UL 61010標準
高精度計量0.5S級精度，測量精準可靠。
靈活接入直接接入支持80A，互感器接入支持1A/5A

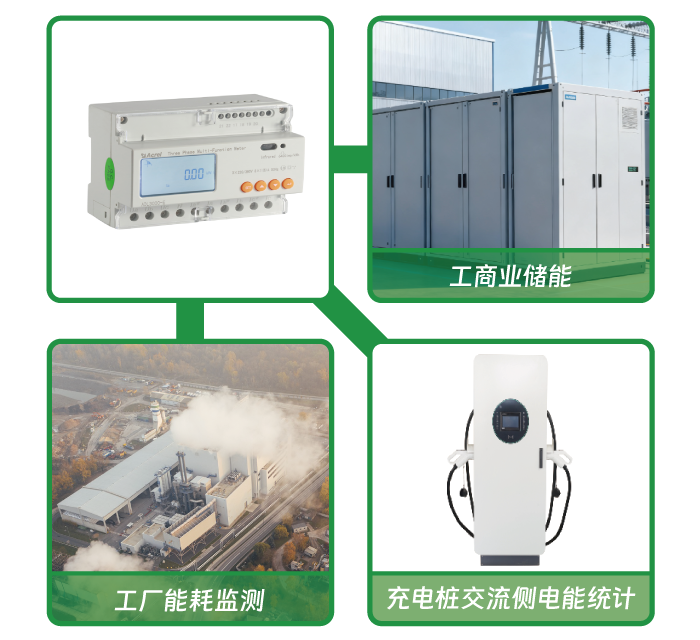

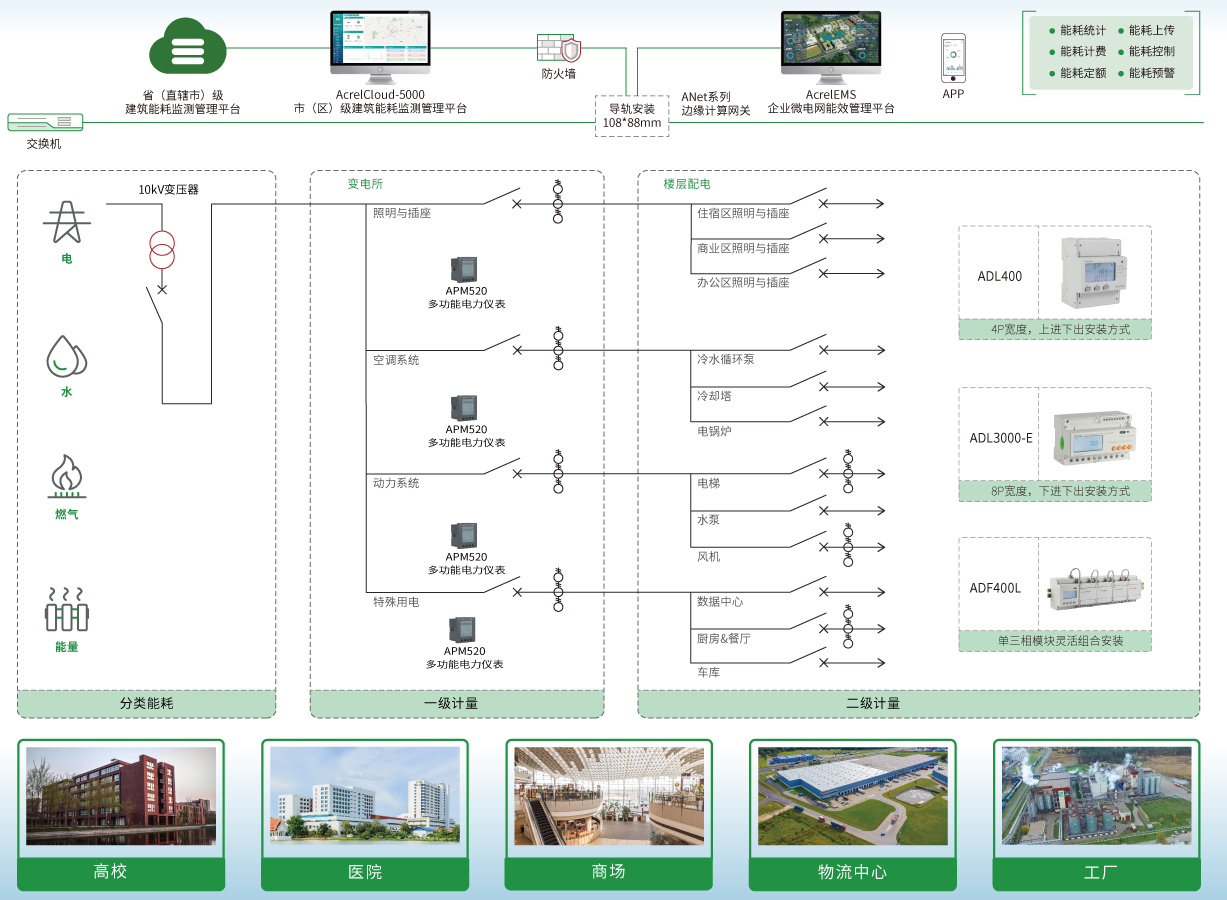

多場景適用支持正反向計量，適用于光伏、儲能等新能源系統，還可應用在建筑配電、工廠能耗、充電樁等各種場景。
RS485通訊波特率高達19200bps
便捷交互配備LCD液晶屏，支持按鍵設置參數
| 分類 | 參數項目 | 指標 |
| 基本參數 | 額定電壓 | 3～66/115V、3～220/380V、3～277/480V |
| 工作電壓范圍 | 83～66/115V、3～220/380V:±30%、3～277/480V:±10% | |
| 最小電流（Imin） | 直接接入：0.1A 經互感器接入：0.01A | |
| 轉折電流（Itr） | 直接接入：10A 經互感器接入：1A | |
| 最大電流（Imax） | 直接接入：80A 經互感器接入：6A | |
| 工作頻率 | 45~65Hz | |
| 功耗 | 電壓：<10VA(單相)；電流：<1VA(單相額定電流) | |
| 外形尺寸 | 126.5*88*69.5 | |
| 安裝方式 | 標準35mm導軌式安裝 | |
| 按鍵 | 四按鍵操作 | |
| 顯示 | 液晶顯示屏 | |
| 精度等級 | 電壓、電流 | ±0.2% |
| 功率 | ±0.5℅ | |
| 有功電能 | Class0.5S | |
| 電磁兼容 | 靜電放電抗擾度 | Level 3 / EN 61000-4-2:2009 |
| 輻射電磁場抗擾度 | Level 3 / EN 61000-4-3:2020 | |
| 電快速瞬變脈沖群抗擾度 | Level 4 / EN 61000-4-4:2012 | |
| 浪涌（沖擊）抗擾度 | Level 4 / EN 61000-4-5:2014 | |
| 射頻場感應的傳導騷擾抗擾度 | Level 3 / EN 61000-4-6:2014 | |
| 工頻磁場抗擾度測試 | Level 4 / EN 61000-4-8:2010 | |
| 電壓暫降、短時中斷和電壓變化抗擾度 | Class 3 / EN 61000-4-11:2020 | |
| 無線電騷擾 | Class B / EN 55022:2017 | |
| 安全 | 交流耐壓 | HLV對ELV之間AC3kV/1分鐘 |
| 脈沖耐壓 | HLV對ELV之間6kV | |
| 安裝類別 | CAT III | |
| 環境 | 相對濕度 | ≤95%（無凝露） |
| 工作溫度 | -25℃~55℃ | |
| 存儲溫度 | -40℃~70℃ | |
| 適用海拔 | <2000m | |
| 防水防塵等級 | IP20 | |
| 污染等級 | 2 | |
| RS485通訊 | 總線類型 | RS485（雙半工異步） |
| 奇偶性、數據位、停止位 | EVEN/ODD/NONE 8 1或2 | |
| 波特率 | 1200bps ~ 19200bps | |
| 通訊協議 | Modbus-RTU |
| 命名 | 類型 | 尺寸 | 時間 |
| 直接接入說明書 | 說明書 | 528KB | 2024.11.15 |
| 經互感器接入說明書 | 說明書 | 676KB | 2024.11.15 |
| 選型及報價 | 樣冊 | 745KB | 2025.8 |
| UL | 樣冊 | 180KB | 2023.1.20 |
