模塊可自由組合，體積小支持12路三相或36路單相；模塊可靈活增減，節省空間、接線方便
計量精度高有功電能C級（0.5S級），具備CPA證書、CE證書
分時計費支持8個費率用電量、8種電價、12個時區、8套時段表、14個日時段
多種通訊方式可選3路RS485通訊、以太網通訊，適用多種轉供電場景
便捷充值支持網頁、APP、小程序在線充值，遠程抄表
內置大容量繼電器可直接控制回路通斷
| 分類 | 參數項目 | 指標 |
| 基本參數 | 額定電壓 | AC3×220/380V |
| 工作電壓范圍 | L-N：170V-260V | |
| 電流規格 | 0.015-0.075(6)A，0.1-0.5(80)A | |
| 功耗 | 電壓輸入：<10VA 電流輸入：<4VA |
|
| 外形尺寸 | 115mm×72mm×79.5mm (4模數) | |
| 安裝方式 | 標準35mm導軌式安裝 | |
| 按鍵 | 四按鍵操作 | |
| 顯示 | 段碼式液晶 | |
| 精度等級 | 電壓、電流 | 誤差±0.2% |
| 有功、無功、視在功率 | 誤差±0.5℅ | |
| 有功電能 | C級 | |
| 電磁兼容 | 靜電放電抗擾度 | Level 3 / GB/T 17626.2-2018 |
| 輻射電磁場抗擾度 | Level 3 / GB/T 17626.3-2016 | |
| 電快速瞬變脈沖群抗擾度 | Level 4 / GB/T 17626.4-2018 | |
| 浪涌（沖擊）抗擾度 | Level 4 / GB/T 17626.5-2019 | |
| 射頻場感應的傳導騷擾抗擾度 | Level 3 / GB/T 17626.6-2017 | |
| 工頻磁場抗擾度測試 | Level 4 / GB/T 17626.8-2016 | |
| 電壓暫降、短時中斷和電壓變化抗擾度 | Level 3 / GB/T 17626.11-2017 | |
| 無線電騷擾 | Class B / GB/T 9254.1-2021 | |
| 安全 | 交流耐壓 | HLV對ELV之間AC3kV/1分鐘 |
| 脈沖耐壓 | HLV對ELV之間6kV | |
| 安裝類別 | CAT III | |
| 環境 | 相對濕度 | ≤95%（無凝露） |
| 工作溫度 | -25℃~55℃ | |
| 存儲溫度 | -40℃~70℃ | |
| 適用海拔 | <2000m | |
| 防水防塵等級 | 正面：IP51（室內） | |
| 污染等級 | 2 | |
| RS485通訊 | 總線類型 | RS485（半雙工、異步） |
| 接口形式 | 接線端子 | |
| 奇偶性、數據位、停止位 | EVEN/ODD/NONE 8 1或2 | |
| 波特率 | 1200bps ~ 9600bps | |
| 通訊協議 | Modbus-RTU |

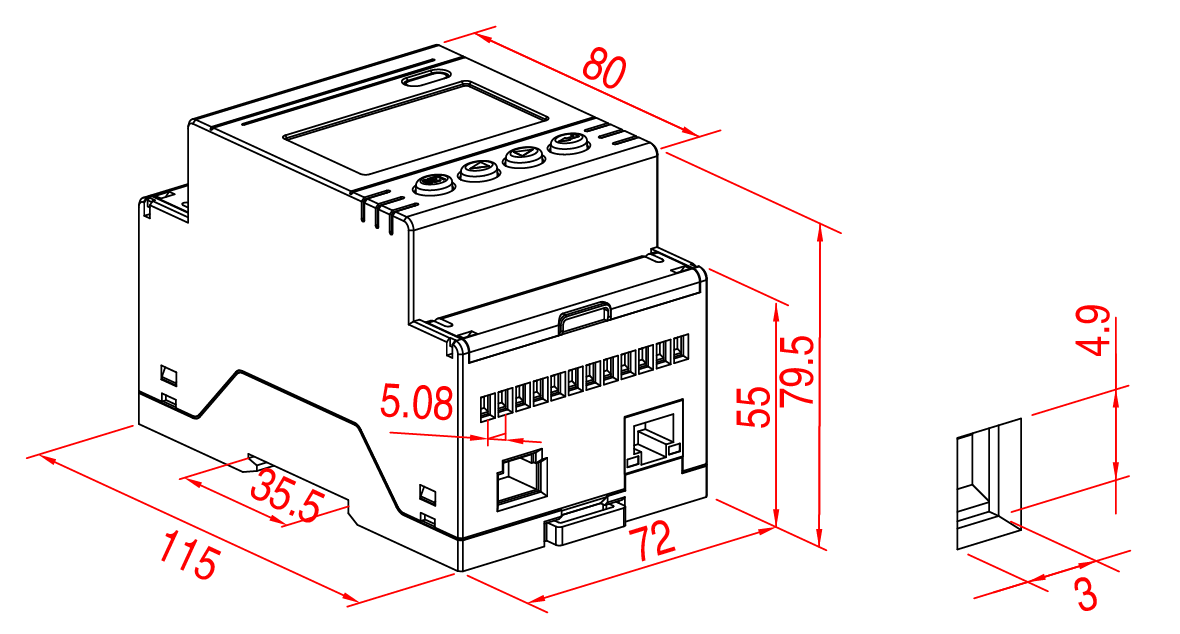

主模塊

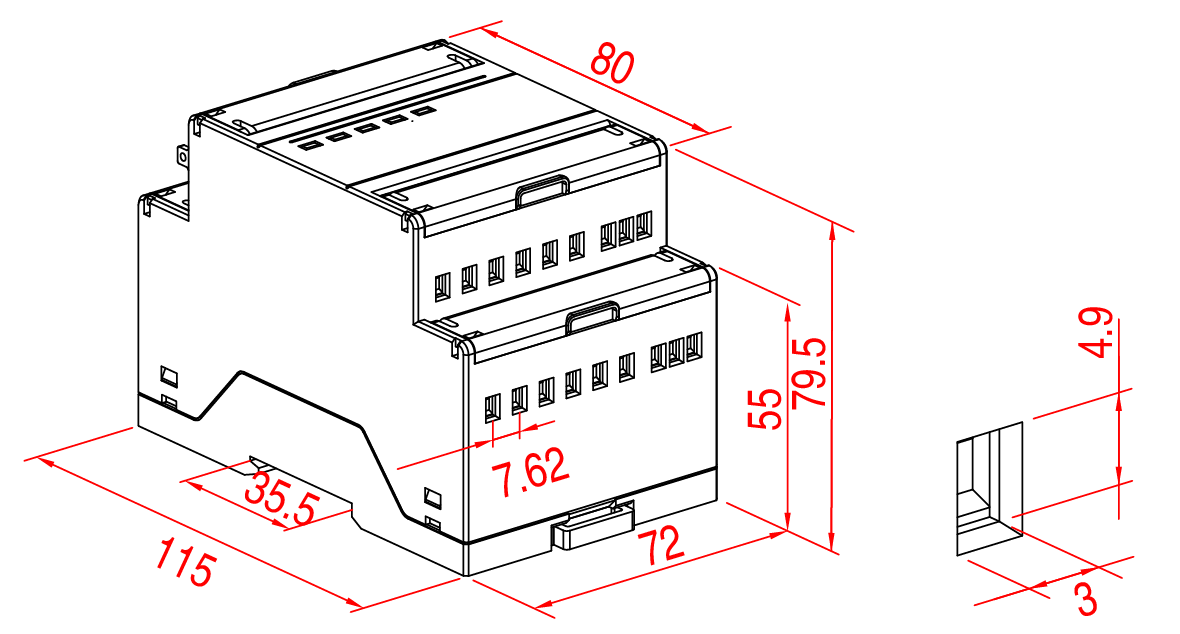

直接接入從模塊

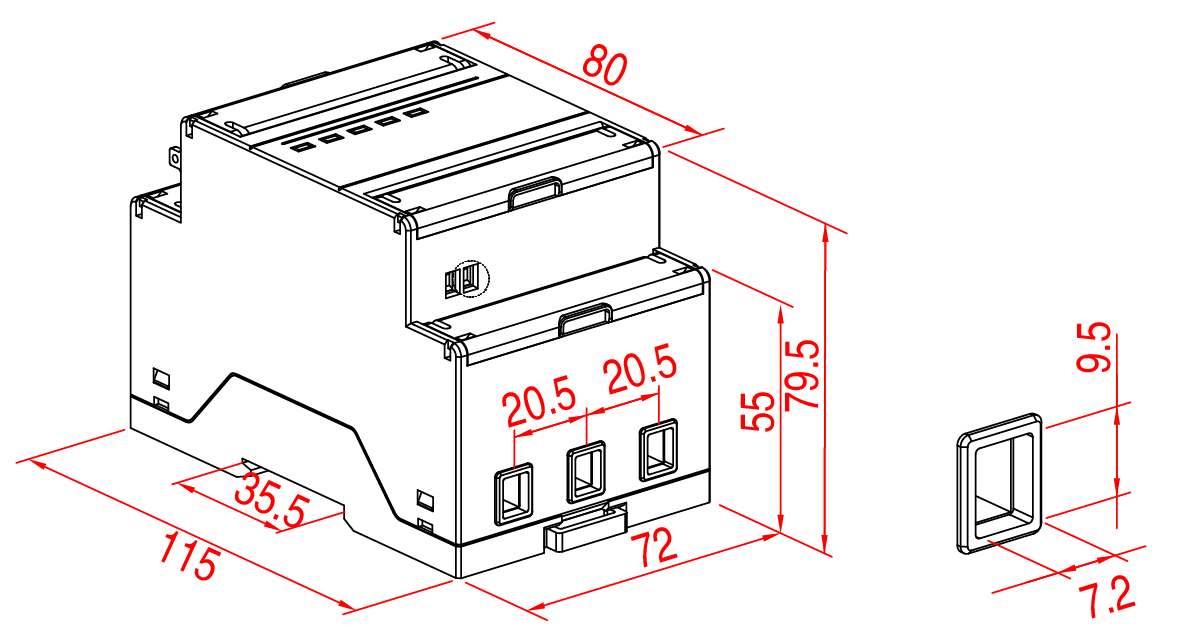

互感器接入從模塊
| 命名 | 類型 | 尺寸 | 時間 |
| 說明書 | 說明書 | 3.1MB | 2025.2.5 |
| 選型及報價 | 樣冊 | 620KB | 2025.8 |
| CE-EMC | 報告 | 69KB | 2021.4.23 |
| CE-LVD | 報告 | 69KB | 2021.4.23 |
| CPA | 報告 | 212KB | 2023.7.20 |
