BA
閉口式交流電流傳感器

  • 精準測量

    測量精度高達0.5級，采用真有效值測量技術（-T型號），確保數據準確

  • 標準信號輸出

    隔離變換為標準直流信號，如DC 4～20mA、0～20mA、0～5V等

  • 寬量程覆蓋

    提供從0.5A到600A的寬范圍電流測量

  • 漏電監測

    BA50L型號用于剩余電流（漏電）監控，保障電氣安全

功能簡介


BA系列產品基于電磁感應原理，能夠?qū)﹄娋W(wǎng)中的交流電流進行實時測量。該系列產品采用精密恒流技術與線性溫度補償技術，將測量信號隔離轉換為標準直流信號輸出，并支持24伏或12伏安全電壓供電。產品具有過載能力強、精度高、隔離性好、安全性高、功耗低等優點，可廣泛應用于工業自動化領域。

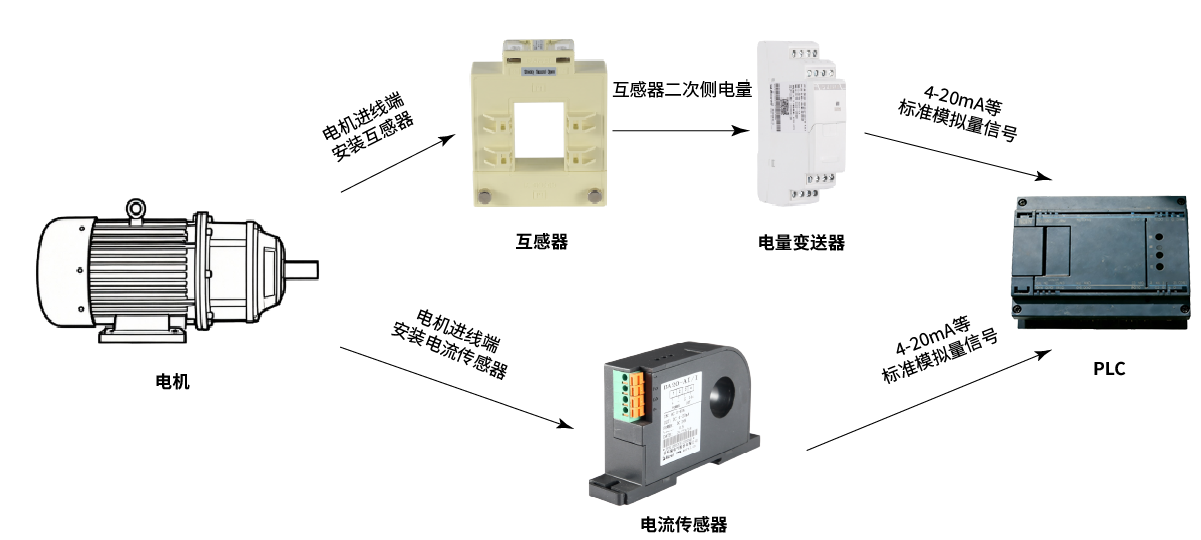

應用場景


技術參數 安裝示意 下載中心
技術參數 指標
輸入信號 BA05-AI 測量范圍 AC 0~(0.5~10)A
BA10-AI 測量范圍 AC 0~(8~50)A
BA20-AI 測量范圍 AC 0~(40~200)A
BA50-AI 測量范圍 AC 0~(60~600)A
BA50L-AI 測量范圍 AC 0~(0.1~1)A
輸出 標稱值 DC4~20mA、DC0~20mA、DC1~5V、DC0~5V、RS485（僅適用于AC/DC 85-265V供電款）
過載保護 輸出 ≤ 滿度的135%
負載電阻 輸出為電壓時≥1000Ω；輸出為電流時：((電源電壓-4)/0.02)Ω
紋波分量 輸出信號中的交流成分 ≤ 滿度的1%
工作電源 DC12V 允許范圍10~15V
DC24V 允許范圍18~30V
AC/DC85-265V（僅適用于BA20-AI/I（V）、BA50-AI/I（V）、BA50L-AI/I）
功耗 ≤1W
耐壓強度 輸入與輸出及電源之間允許AC2000V工頻耐壓
精度等級 0.5
溫度漂移系數 ≤200ppm
響應時間 平均值≤350ms 真有效值≤100ms
安裝方式 TS35mm導軌安裝，或用螺釘固定在柜體上
環境 溫 度 工作：-10~+55℃；存貯：-25~+70℃
濕 度 ≤90%RH，不結露，無腐蝕性氣體場所
海 拔 ≤2500m

1、BA05、10電流傳感器外形及穿孔尺寸

型號 外形尺寸
W H Φ M N L
BA05 35 69 5 62.5 76 22.5
BA10 35 74 9.5 62.5 76 22.5

2、BA20、50、50L電流傳感器外形及穿孔尺寸

型號 外形尺寸
W H Φ M N L
BA20 35 60 21 93 105 24
BA50(L) 35 84 50 125 135 24
命名 類型 尺寸 時間
說明書 說明書 547KB 2022.11.15
選型及報價 樣冊 455KB 2026.2
CE 報告 386KB 2025.5.21
??
