BAK
開口式交流電流傳感器

  • 開口式結構

    無需斷開主回路，實現帶電安裝，極大提高施工效率與便捷性。

  • 標準信號輸出

    隔離變換為標準直流信號，如DC 4～20mA、0～20mA、0～5V等

  • 寬量程覆蓋

    提供從0.5A到600A的寬范圍電流測量

  • 漏電監測

    BA50L型號用于剩余電流（漏電）監控，保障電氣安全

功能簡介


開口式BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用恒流和線性補償技術，將其隔離變換為標準的直流信號輸出。DC12V或24V安全電壓，可廣泛用于工業自動化領域。

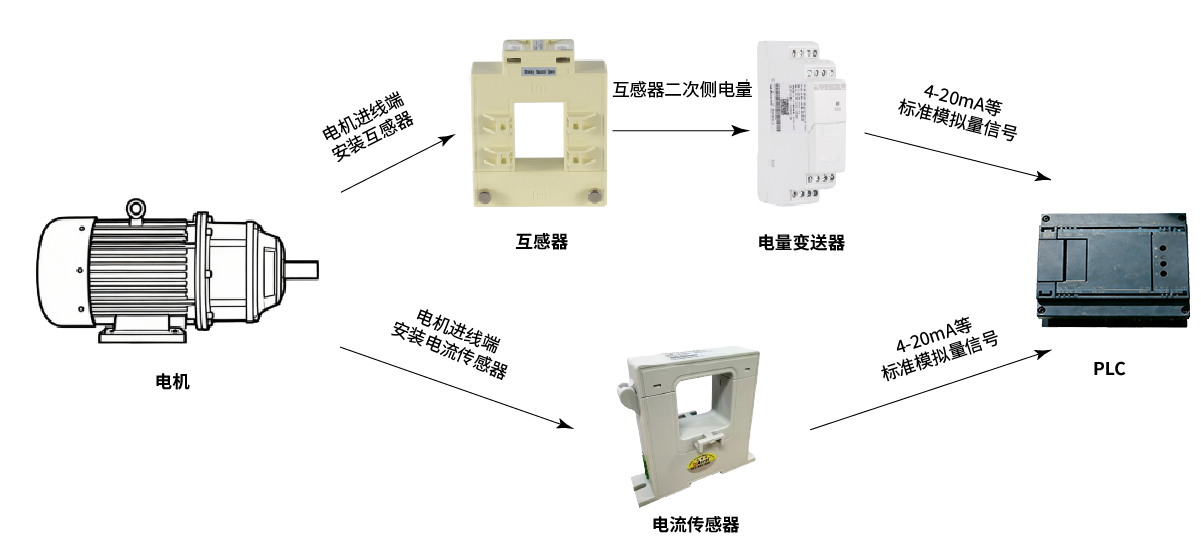

應用場景


技術參數 安裝示意 下載中心
技術參數 指標
精度等級 1級
  標稱值 BAK20-AI 電流 AC 0.5A、50A、200A等AC0～（0.5～200A）
輸入 BAK50-AI 電流 AC 60A、300A、600A等AC0～（60～600A）
  過載 持續1.2倍，瞬時電流10倍/5秒
  吸收功率 ≤1VA
  測量頻率 45Hz～65Hz
輸出 標稱值 DC0/4～20mA，0～5/10V
負載電阻 電流輸出時≤500Ω，電壓輸出時≥10KΩ
通訊 RS485接口/Modbus-RTU
開關量（DO輸出） 1路繼電器輸出，常開觸點
容量2A/30VDC或2A/250VAC
指示燈 2個指示燈，一個燈指示運行狀態，一個燈指示DO狀態
響應時間 ≤400ms
電源 電壓 DC 12V或24V
功耗 ≤1W
絕緣電阻 ＞100MΩ
耐壓強度 輸入/輸出、電源之間 2.0kV/1min,50Hz
溫度系數 -10℃～55℃時，≤400ppm/℃
環境 溫度 工作：-10℃～+55℃ 儲存：-25℃～+70℃
濕度 ≤93%RH，不結露，無腐蝕性氣體場所
海拔 ≤2000m
質量 BAK20-AI約242g BAK50-AI約468g
安裝方式 TS35導軌，或用螺釘固定柜體上

1、BAK20-AI外形尺寸

2、BAK50-AI外形尺寸

命名 類型 尺寸 時間
說明書 說明書 333KB 2025.3.13
選型及報價 樣冊 464KB 2026.2
CE 報告 386KB 2025.5.21
??
