BA(II)
智能型交流電流傳感器

  • 精準測量

    測量精度高達0.5級，采用真有效值測量技術（-T型號），確保數據準確

  • 標準信號輸出

    隔離變換為標準直流信號，如DC 4～20mA、0～20mA、0～5V等

  • 寬量程覆蓋

    提供從0.5A到600A的寬范圍電流測量

  • 漏電監測

    BA50L型號用于剩余電流（漏電）監控，保障電氣安全

功能簡介


智能型BA系列電流傳感器應用電磁感應原理，對電網中的交流電流進行實時測量，采用恒流和線性補償技術，將其隔離變換為標準的直流信號輸出，或通過RS485接口（Modbus-RTU協議）將測量數據進行傳輸。DC24V或12V安全電壓供電，可廣泛用于工業自動化領域。BA50L(Ⅱ)-AI為交流剩余電流互感器，主要檢測用電系統的漏電流，能隨時掌握電氣線路和設備的情況，防止因漏電而發生的火災等事故。

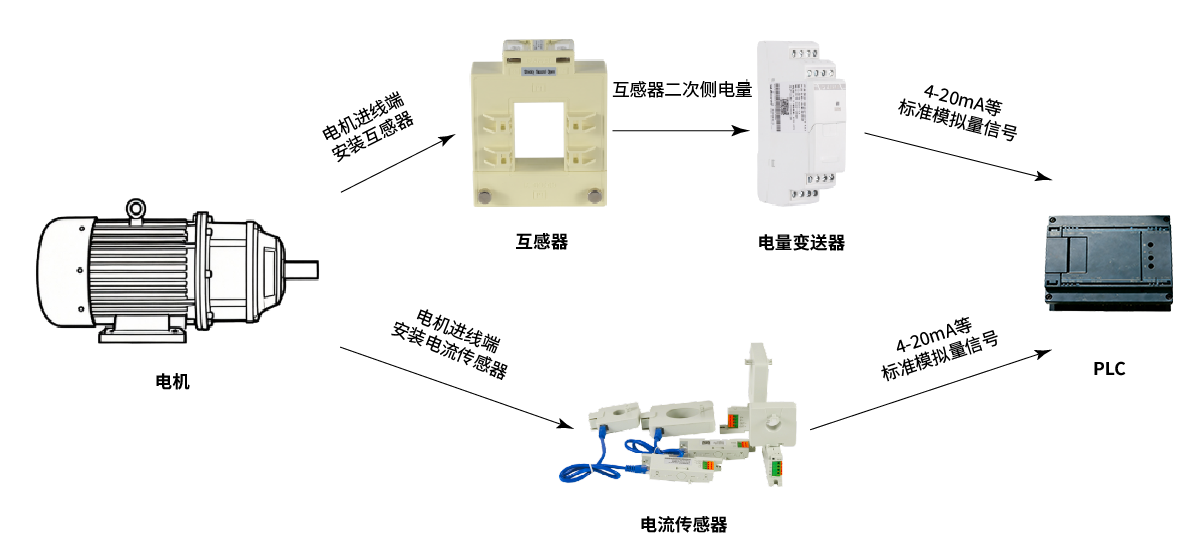

應用場景


技術參數 安裝示意 下載中心
技術參數 指標
精度等級 0.5級
輸入 標稱值 BA20(II)-AI 電流AC 0.5A、50A、200A等AC 0～（0.5～200）A
BA50(II)-AI 電流AC 60A、300A 、600A等AC 0～（60～600）A
BA50L(II)-AI 電流AC 0.1A、1A等AC 0～（0.1～1）A
過載 持續1.2倍，瞬時電流10倍/1S
吸收功率 ≤1VA
頻響 25Hz～800Hz，特別適合工頻場合
輸出 標稱值 DC4～20mA，或0～20mA，0～5V，0～10V(僅適用于DC24V供電)等
負載電阻 DC12V供電時，電流輸出時≤250Ω
DC24V供電時，電流輸出時≤500Ω，
電壓輸出時≥1KΩ
通訊(選配) RS485接口/Modbus-RTU
響應時間 ≤400ms
電源 電壓 DC 12V或 24V
功耗 ≤1W
絕緣電阻 ＞100MΩ
耐壓強度 輸入/輸出、電源之間 2.0KV/1min,50Hz
溫度系數 -10℃～+55℃時，≤400ppm/℃
環境 溫度 工作：-10℃～+55℃ 儲存：-25℃～+70℃
濕度 ≤93%RH，不結露，無腐蝕性氣體場所
海拔 ≤2000m
安裝方式 TS35導軌，或用螺釘固定柜體上

1、一體式

BA20(II)-AI/I(V)
BA50(II)-AI/I(V)、BA50L(II)-AI/I(V)

2、分體式

BA20(II)-AI/I(V)-F
BA50(II)-AI/F、BA50L(II)-AI/I(V)-F
命名 類型 尺寸 時間
說明書 說明書 392KB 2022.11.15
選型及報價 樣冊 224KB 2025.8
CE 報告 386KB 2025.5.21
??
