ADW2xx
多回路電力計量模塊
  • 四回路精密監測

    支持4個三相回路,全電參量實時監測,有功精度達1級。

  • 接口通用擴展強

    通過RJ45可擴展DI/DO、溫度/漏電、無線通信等模塊。

  • 費率與安全兼備

    內置多時區費率設置,具備電能統計凍結及異常狀態報警功能。

  • 導軌安裝施工易

    緊湊導軌式設計,適配標準配電箱,外置開口互感器,安裝便捷。

功能簡介


ADW2xx 系列是一款導軌式多回路電力儀表,可同時對四個三相回路進行全電參量測量與監測,涵蓋電壓、電流、功率、功率因數、諧波等關鍵參數。它適用于工業園區、商業綜合體、分布式光伏、智能電網末端等多種場景,能有效簡化系統架構、提升運維效率、降低整體成本。憑借其工業級的可靠性與智能化水平,該產品已成為智能電網與能源互聯網建設的關鍵設備。

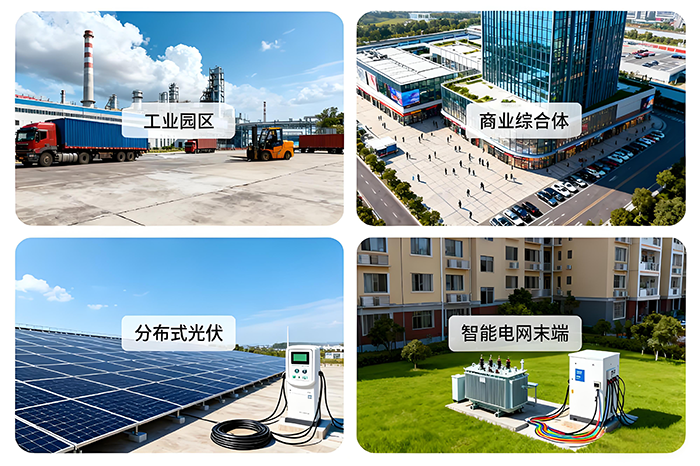

應用場景圖


技術參數 安裝示意 下載中心
參數類別 具體項目 技術規格
輔助電源 供電方式 AC/DC 85~265V;DC 48V;AC 380V
  自身功耗 ≤ 10 VA
輸入信號 頻率 范圍:45 ~ 65 Hz
  電壓 額定值:AC 3 × 220V / 380V
過負荷:1.2倍(連續);2倍/1秒
每路功耗:≤ 0.5 VA
  電流 額定值:AC 5A, 100A, 400A, 600A(需外置開口互感器)
過負荷:1.2倍(連續);10倍/1秒
每路功耗:≤ 0.5 VA
測量精度 頻率 ±0.05 Hz
  電壓、電流 0.5 級
  有功電能 1 級
  無功電能 2 級
  諧波(2~31次) ±1%
功能 脈沖輸出 類型:集電極開路的光耦脈沖
  通訊 接口:RS485
協議:Modbus-RTU
波特率:1200 ~ 38400
  開關量輸入 類型:干接點
電源:內置(由儀表提供)
  開關量輸出 類型:繼電器常開觸點
容量:AC 250V/3A;DC 30V/3A
開關量模塊 電源 接口:RJ45
規格:DC 12V
功耗:≤ 1W
  通訊 接口:RJ45
協議:Modbus-RTU(與主體儀表通訊)
  開關量輸入 類型:干接點輸入
電源:內置(由模塊提供)
  開關量輸出 類型:繼電器常開觸點輸出
容量:AC 250V/3A;DC 30V/3A
測溫漏電模塊 電源 接口:RJ45
規格:DC 12V
功耗:≤ 1W
  通訊 接口:RJ45
協議:Modbus-RTU(與主體儀表通訊)
  溫度測量 傳感器:標配 NTC
范圍:-20℃ ~ 100℃
  漏電測量 方式:剩余電流互感器接入
范圍:10mA ~ 3000mA (3A)
  測量精度 溫度:±2℃
漏電:1級
安全性 工頻耐壓 > AC 2kV / 1min
  絕緣電阻 輸入、輸出端對機殼 > 100 MΩ
  防護等級 未明確提及 (IP等級)
環境適應性 工作溫度 -20℃ ~ +60℃
  儲存溫度 -40℃ ~ +70℃
  相對濕度 ≤ 95% (不結露)
  海拔高度 ≤ 2500m
電磁兼容性 EMC 等級 優于 3 級
命名 類型 尺寸 時間
說明書 說明書 2.8MB 2024.12.25
選型及報價 樣冊 1.2MB 2026.2
CE 報告 764KB 2023.9.28
CE 報告 606KB 2021.4.23
校準證書 報告 276KB 2022.6.7
??
