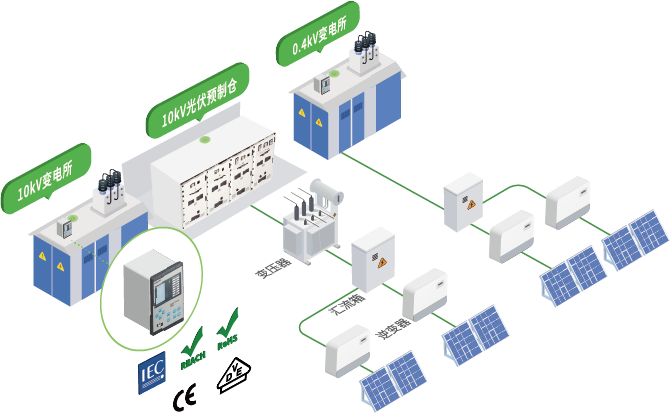

防孤島/防逆流保護一體，可適用光伏/儲能/風電等場景電壓380V采樣，兼容高低壓應用場景五段低功率跳閘/低功率恢復合閘、逆功率跳閘/逆功率恢復合閘10路開關量輸出，支持多達5面并網柜分合支持USB口升級，定值/事件記錄/故障錄波導出支持Modbus，IEC 60870-5-103，IEC60870-5-101通訊協議
| 參數 | AM5SE-IS |
| 工作電源 | |
| 額定電壓 | AC/DC 110V 或 AC/DC 220V |
| 范圍 | 額定電壓 × (1 ± 20%) |
| 功耗 | ≤ 20 VA |
| 電壓輸入 | |
| 二次額定電壓 | AC 380V 或 220V |
| 測量范圍 | 0.1V ~ 456V |
| 準確度 | 0.5級 |
| 功率損耗 | 每相功率損耗不大于0.5VA |
| 過載能力 | 1.2倍額定電壓，連續工作； 2倍熱過載，允許10s。 |
| 電流輸入（保護電流） | |
| 二次額定電流 | AC 5A 或 1A |
| 測量范圍 | 0.04In～20In |
| 準確度 | 0.5級 |
| 功率損耗 | 每相功率損耗不大于0.5VA |
| 過載能力 | 2倍額定電流，連續工作； 40倍額定電流，允許1s。 |
| 電流輸入（測量電流） | |
| 二次額定電流 | AC 5A 或 1A |
| 測量范圍 | 0.04In～1.5In |
| 準確度 | 0.5級 |
| 功率損耗 | 每相功率損耗不大于0.5VA |
| 過載能力 | 1.5倍額定電流，連續工作； 4倍額定電流，允許1s |
| 頻率 | |
| 額定頻率 | 50Hz 或 60Hz |
| 頻率范圍 | 40 ~ 70Hz |
| 準確度 | ±0.1Hz |
| 開關量輸入 | |
| 額定電壓 | AC/DC 110V 或 AC/DC 220V |
| 動作門檻 | 額定電壓 × 70% |
| 返回門檻 | 額定電壓 × 55% |
| 功率消耗 | 每通道功率消耗 ≤ 1W (DC220V) |
| 開關量輸出 | |
| 機械壽命 | ≥ 10000次 |
| 接通容量 | ≥ 1000W, L / R = 40ms |
| 導通電流（連續） | ≥ 5A |
| 導通電流（短時200ms） | ≥ 30A |
| 斷開容量 | ≥ 30W, L/R = 40ms |
