采用一體化整機設計內部采用模塊化設計，維修更換方便加強絕緣，漏電小，供電安全多種監測保護，有效防止電氣火災無線通訊，支持遠程監控帶鎖緊的輪式支撐、方便移動和固定。

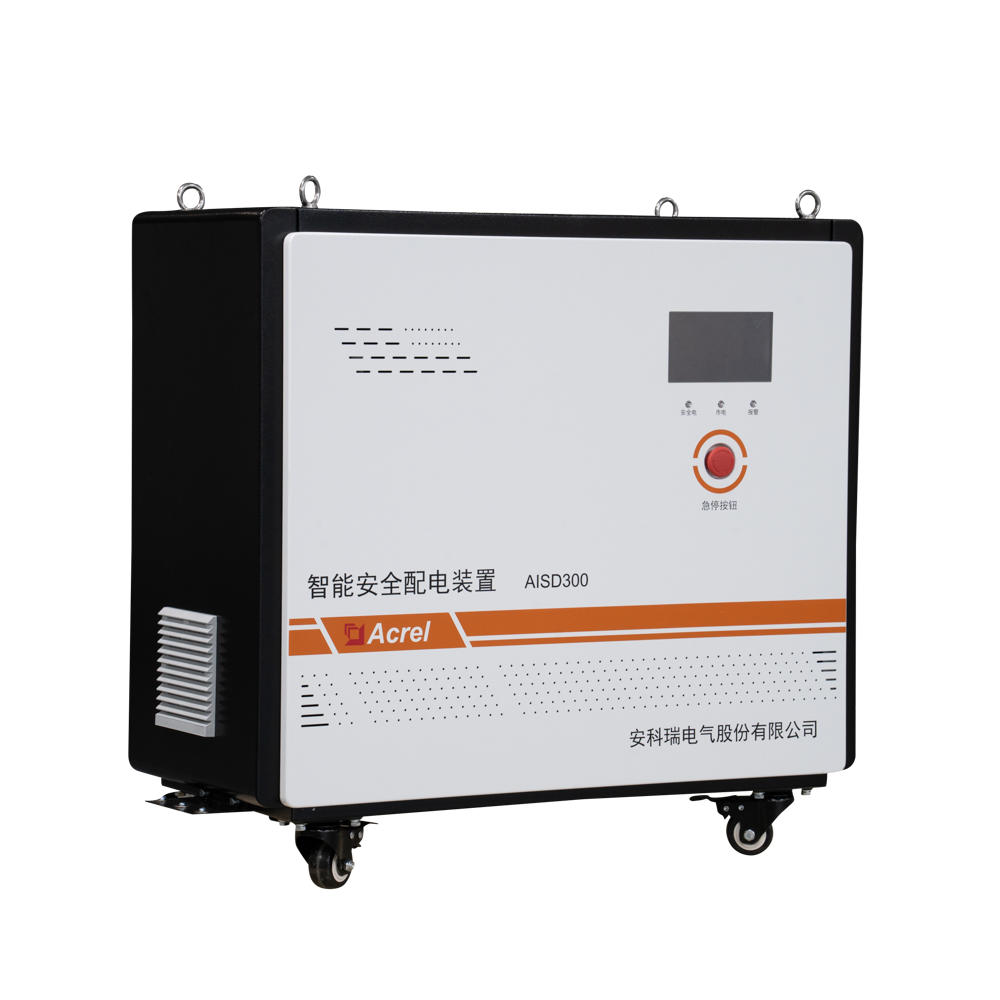

AISD300系列三相智能安全配電裝置是為低壓配電側開發的一款智能安全配電產品，產品主要針對低壓配電系統人身觸電、線路老化、短路、漏電等原因引起電氣安全問題而設計。產品通過隔離技術，將市電轉化為安全電，并通過安全電給用電設備供電。使供電系統具有火線接地不起火，不漏電，單相接地故障不斷電，以及人體誤觸火線不傷人等功能。能從根本上解決觸電傷人，接地打火的電氣安全問題。

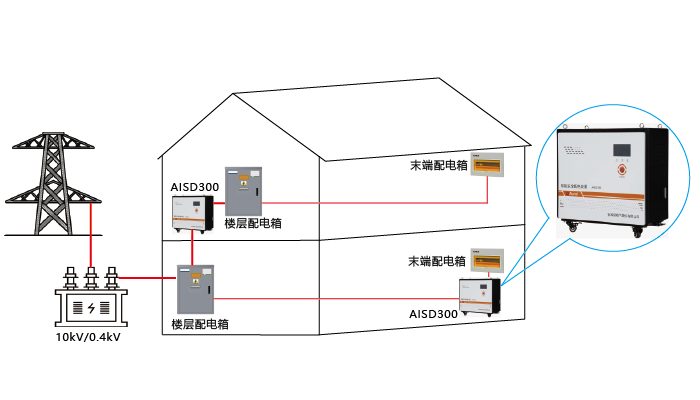

產品可以應用于學校、加油站、醫院、銀行、療養院、康復中心、敬老院、酒店賓館、商場商鋪、企事業單位、家庭電器、旅游景點等各類低壓用電的場所，為場所內用電設備提供安全可靠的供電。
| 項目 | 技術指標 | |
| 輸入電壓 | AC 400V±10%，50Hz | |
| 輸出電壓 | AC 400V±10%，50Hz | |
| 單機容量 | 20 / 30 / 36 / 60 / 100 / 125 kVA | |
| 額定電流 | 30.4，45.6，54.7，91.2，151.9，189.9 A | |
| 過載保護 | 動作范圍：100%~110%；動作延時：3~60s | |
| 過欠壓保護 | 欠壓：80%~100%；過壓：100%~120% | |
| 絕緣監測 | 監測范圍 | 1~5001 kΩ（精度：±10% 或 ±10k） |
| 報警設置范圍 | 1~5001 kΩ | |
| 響應時間 | ＜5s | |
| 電能測量 | 測量范圍 | 4294967295 kWh，溢出置0 |
| 測量精度 | 2級 | |
| 故障記錄 | 20條記錄（故障類型、故障值、故障時間） | |
| 報警方式 | 聲光報警，語音報警（聲音可以通過消音按鈕消除） | |
| 通訊方式 | RS485接口，Modbus-RTU協議（標配4G無線通訊模塊） | |
| 運行噪音 | ≤55dB | |
| 防護等級 | IP20 | |
| 絕緣性能 | 輸入端與設備輸出端、設備輸入端與外殼、設備輸出端與外殼之間，絕緣電阻≥100 MΩ | |
| 外殼與主電路之間工頻耐壓 | 2kV/Min | |
| 安裝使用環境 | 工作場所 | 無雨雪直接侵襲、無腐蝕性氣體、粉塵，無劇烈震動的場所 |
| 環境溫度 | -20℃~+60℃ | |
| 相對濕度 | ≤95%，不凝露 | |
| 海拔高度 | ≤2500m | |
| 產品型號 | 額定容量 | 外形尺寸 | 安裝尺寸 | 重量 | ||||
| （kVA） | A | B | C | D | E | F | （kg） | |
| AISD300-20K | 20 | 880 | 730 | 110 | 430 | 880 | 310 | 238 |
| AISD300-30K | 30 | 880 | 730 | 110 | 430 | 880 | 310 | 288 |
| AISD300-36K | 36 | 880 | 730 | 110 | 430 | 880 | 310 | 323 |
| AISD300-60K | 60 | 1170 | 945 | 146 | 670 | 1130 | 510 | 543 |
| AISD300-100K | 100 | 1300 | 1060 | 146 | 840 | 1246 | 640 | 732 |
| AISD300-125K | 125 | 1300 | 1060 | 146 | 840 | 1246 | 640 | 843 |
