PZ

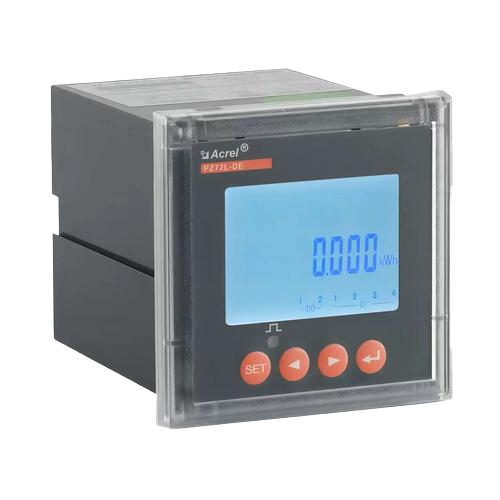

嵌入式直流電力儀表

  • 支持多種傳感器輸入

    支持分流器、霍爾等傳感器接入

  • 多電源輸入

    支持AC/DC85-265V或DC12V或DC24V或DC48V輔助電源輸入

  • 多協議支持

    支持Modbus，DL/T 645規約，DL/T 698規約自適應

功能簡介


PZ系列智能直流電能表是針對直流屏、太陽能供電、電信基站、充電樁等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

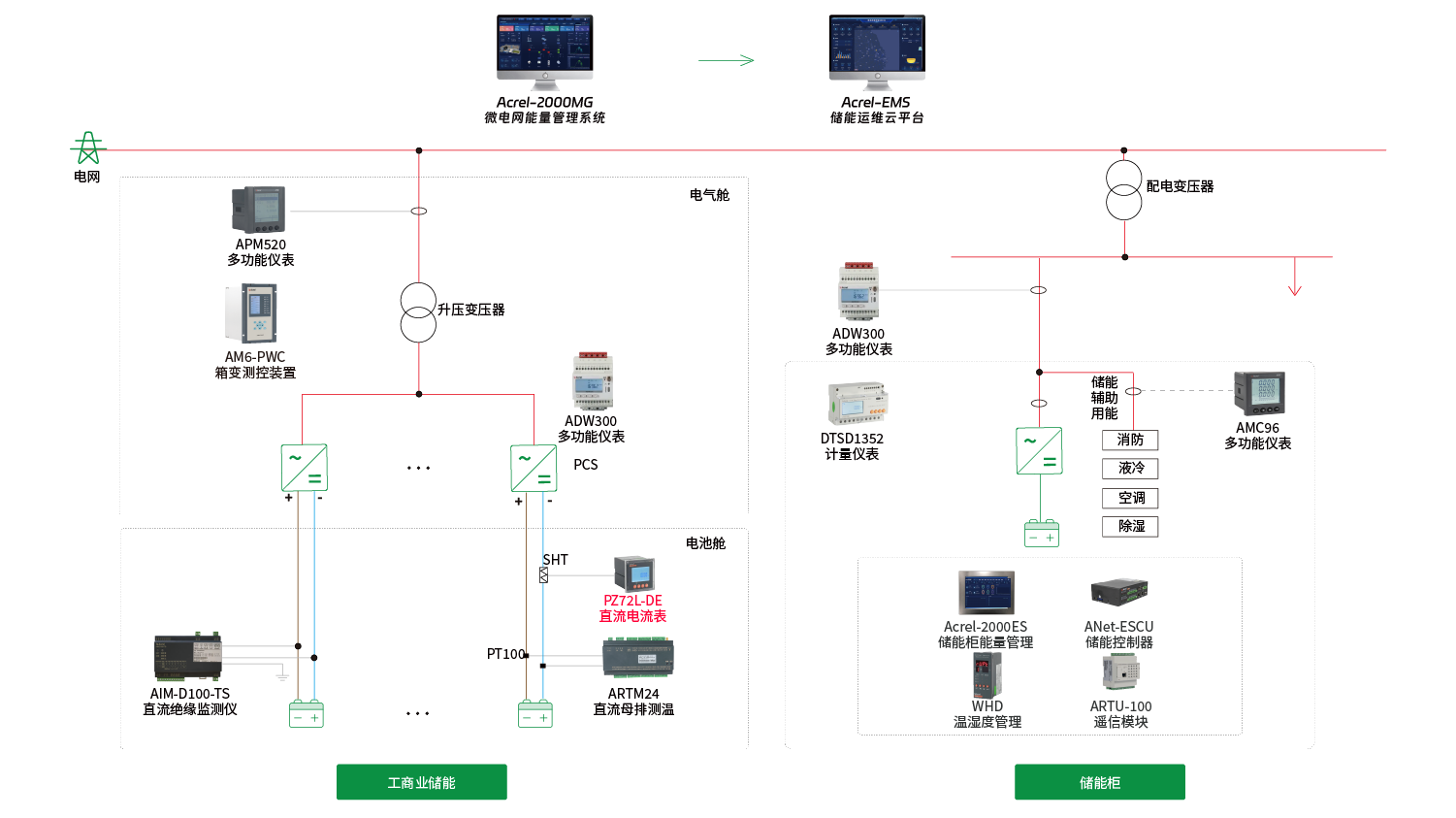

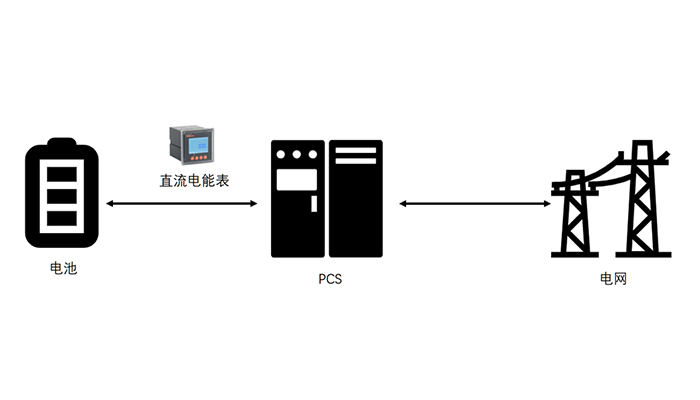

應用場景


技術參數 安裝示意 下載中心
技術參數 指標
輸入 直流電壓 輸入范圍 0～5V,0～100V,0～500V,0～1000V,0～1500V(僅96外形)
輸入阻抗 ≥6kΩ/V
直流電流 輸入范圍 0～9999A(外置分流器或霍爾元件，量程可編程設定)
分流器 支持輸出為50mV、75mV
霍爾元件 支持輸出為0～20mA、0～5V
功耗 ≤1mW
過載 1.2倍可持續正常工作，2倍持續1秒
精度等級 0.5級
脈沖常數 電壓電流規格：750V、 300A ，默認脈沖常數：100imp/kWh
電壓電流規格：1000V、300A ，默認脈沖常數：100imp/kWh
電壓電流規格：1000V、200A ，默認脈沖常數：100imp/kWh
功能 測量功能 能測量直流電壓U、電流I、功率P。
計量功能 能計量當前組合電能，正向電能，反向電能。
分時功能 兩套時段表，一年可以分為4個時區，每套時段表可設12個日時段，4個費率(F1、F2、F3、F4即尖峰平谷)，時段最小間隔為15分鐘，時段可跨零點設置 。（僅LCD液晶表具有）
歷史數據統計功能 能統計上12月的歷史電能（各費率電能）。(僅LCD液晶表具有）
開關量輸入輸出功能 PZ72有二路開關量輸出，二路開關量輸入，PZ96有二路開關量輸出，四路開關量輸入，開關量輸出為繼電器輸出，可以實現“遙控”和報警輸出。開關量輸入不僅能夠采集和顯示本地的開關狀態信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信”功能。
顯示 LCD（背光延時時間可調）或LED
通訊 RS485接口，半雙工、光電隔離，Modbus-RTU 或DL/T645-2007協議，波特率1200、2400、4800、9600、19200、38400可選，調制紅外固定為1200bps。
開關量 輸入（DI） 干接點輸入，儀表內置電源，光電隔離
輸出（DO） 2路繼電器輸出，常開觸點，容量2A/30VDC或2A/250VAC
工作電源 電壓范圍 85～265VAC、50/60Hz；20～60VDC；12VDC；100～350VDC（訂貨時說明）
功耗 ≤2W
絕緣電阻 ≥100MΩ
工頻耐壓 電源端子組與信號輸入、輸出端子組之間3kV/1min（RMS）
環境 溫度 工作溫度：-40℃～+60℃；貯存溫度：-40℃～+70℃
濕度 ≤ 93%RH，不結露，不含腐蝕性氣體
海拔 ≤ 2500m

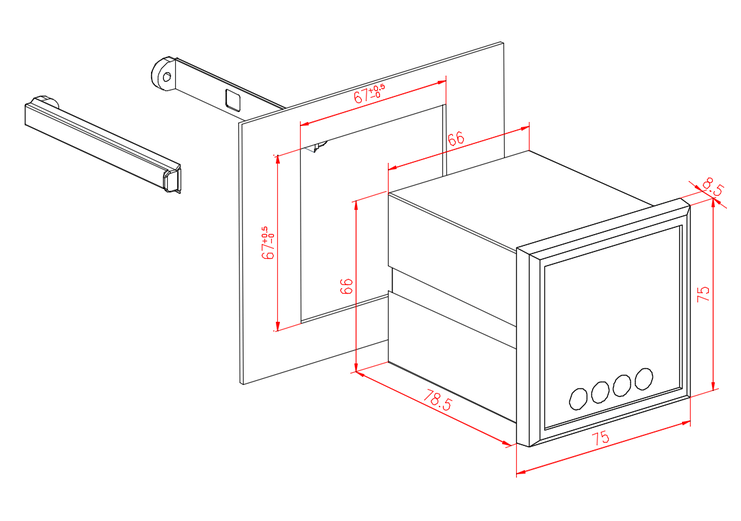

PZ72

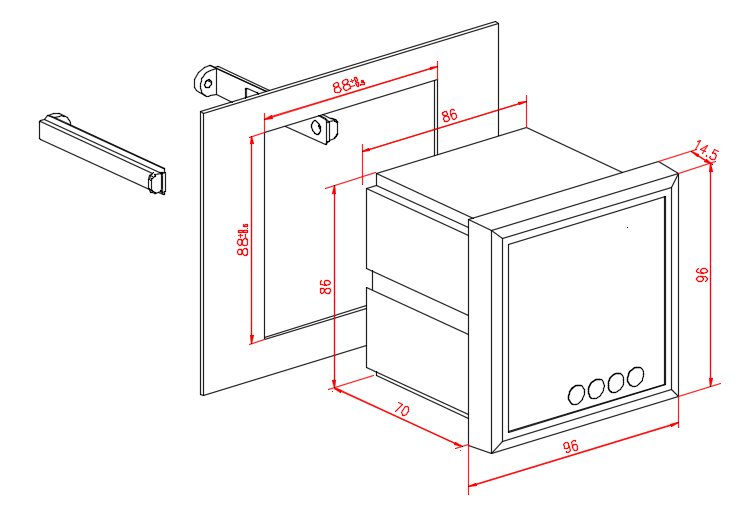

PZ96
命名 類型 尺寸 時間
說明書 說明書 1.1MB 2023.4.17
選型及報價 樣冊 398KB 2025.8
CE 報告 374KB 2024.12.30
??
