產品適用于交流，直流，交直流混合IT（不接地）配電系統的絕緣監測；產品采用面板安裝，支架固定，插拔端子，方便安裝和拆卸；產品具有液晶顯示，人機界面友好，LED指示燈顯示儀表狀態；產品具有兩段式報警功能，可以設置預警和報警值；產品具有RS485接口，采用Modbus-RTU協議；產品具有故障記錄的功能，可以查看歷史故障記錄。

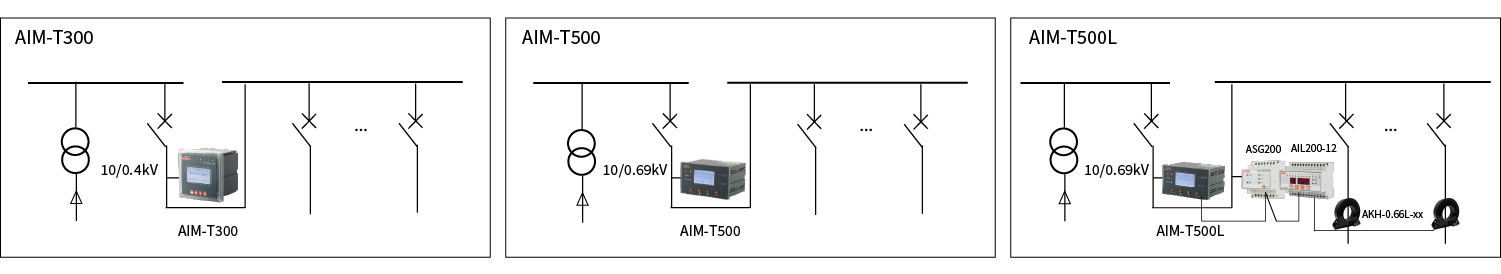

AIM-T系列絕緣監測儀可以應用在交流，直流，交直流混合IT（不接地）配電系統中，AIM-T300絕緣監測儀適用于AC/DC480V以下電壓等級，AIM-T500絕緣監測儀適用于AC690V，DC800V以下電壓等級，AIM-T500L適用于AC690V，DC800V以下電壓等級且需要故障定位的情況。
AIM-T系列絕緣監測儀用于監測配電系統整體對地的絕緣情況。當絕緣電阻低于設定值時，發出預警或報警信號，當使用故障定位時，與其他配件一起使用，絕緣監測儀可以顯示定位儀地址，故障回路和故障相線，提醒工作人員排查故障。
產品可用于礦井、玻璃廠、電爐和試驗設備、冶金廠、化工廠、爆炸危險場所、計算機中心以及應急電源等場所的IT配電系統中。
| 項目 | 技術指標 | |||
| AIM-T300 | AIM-T500 | AIM-T500L | ||
| 輔助電源 | AC 85~265V，50/60Hz；DC100~300V | |||
| 功耗 | < 6W | < 8W | ||
| 適用范圍 | AC 0~480V，40~460Hz； | AC 0~690V；40~460Hz | ||
| DC 0~480V； | DC 0~800V； | |||
| 適用系統 | IT系統（在線），其他系統（離線） | |||
| 絕緣 監測 |
絕緣電阻范圍 | 1k~5MΩ | 1k~10MΩ | |
| 預警、報警值范圍 | 10k~5MΩ | 10k~10MΩ | ||
| 絕緣電阻精度 | 1~10k，1k；10k~5M，±10% | 1~10k，±1k；10k~10M，±10% | ||
| 系統泄漏電容 | <150μF | <500μF | ||
| 響應時間（Ce=1μF） | <6s | <5s | ||
| 內部參數 | 測量電壓 | <20V | <50V | |
| 測量電流 | <170μA | <270μA | ||
| 內部直流阻抗 | ≥120kΩ | ≥180kΩ | ||
| 繼電器輸出 | 預警、報警 | 出錯、報警、預警 | ||
| 故障記錄 | 20條記錄（故障類型、故障值、故障時間） | |||
| 報警方式 | 液晶、指示燈報警 | |||
| 通訊 | RS485接口，Modbus-RTU協議 | RS485接口，Modbus-RTU協議；CAN接口，自定義協議 | ||
| 額定沖擊電壓/污染等級 | 8kV/Ⅲ | |||
| EMC電磁兼容/電磁輻射 | 符合IEC61326-2-4 | |||
| 安裝使用環境 | 工作溫度 | -10 ~+65℃ | ||
| 存儲溫度 | -20~+70℃ | |||
| 相對濕度 | <95%，不結露 | |||
| 海拔高度 | ≤2500m | |||
| 命名 | 類型 | 尺寸 | 時間 |
| AIM-T300說明書 | 說明書 | 672KB | 2025.4.2 |
| AIM-T500說明書 | 說明書 | 656KB | 2025.1.15 |
| AIM-T500L說明書 | 說明書 | 1.1MB | 2025.5.6 |
| 選型及報價 | 樣冊 | 735KB | 2026.2 |
| 樣本 | 樣冊 | 6.5MB | 2023.2 |
